Unsere Solarkollektoren sind mit dem Solar KEYMARK zertifiziert (Reg. Nr. SP SC1075-12)

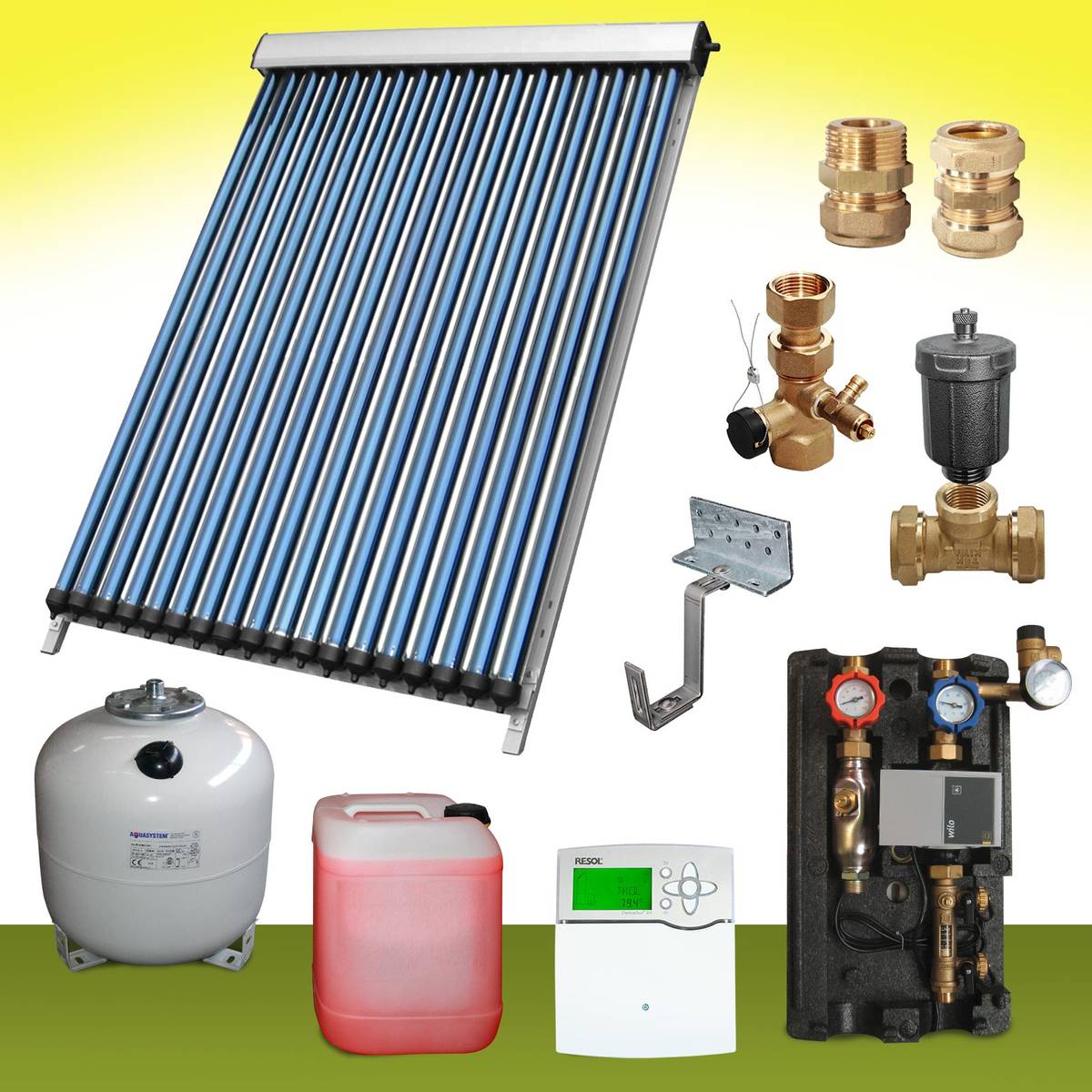

Dieses Set besteht aus folgenden Komponenten:
- 1 x Solarkollektoren SPA-24 und 4 x Solarkollektoren SPA 18 bestehend aus 96 Vakuumröhren mit 16,20 m² Gesamtfläche
- 3 x Aluminiumrahmen mit Edelstahlschrauben der Kollektoren
- 22 x Dachhaken - 3-fach verstellbar
- 3 x Messingverschraubungen (zum Verbinden der Sammler)
- 2 x Messingverschraubungen (zur Verbindung des ersten und letzten Sammlers)
- 1 x Solar Schnellentlüfter Set 10 Bar 180 °C
- 1 x Solar Ausdehnungsgefäß 50 Liter
- 1 x Solar Kappenventil passend zum Ausdehnungsgefäß
- 1 x 40 Liter Solarflüssigkeit
- 1 x 2-Strang Solarstation mit einer Hocheffizienzpumpe mit PWM Signal
- 1 x Systemregler DeltaSol BX ® für Solar- und Heizungsregelung
Produktbeschreibungen
| |||||||
Zertifikat
|
(Bild zeigt Montage mittels Dachkaken) |
22 Solar Dachhaken - 3-fach verstellbar | |
| Produktbeschreibung:
Sollten Sie lieber Flachdachhalterungen benötigen anstatt die im Set beschriebenen Dachhaken, können Sie diese zum Preis von 29,- € pro Stück. erwerben.
|
Solaranlagen Messingverschraubungen | |
|
|
1 Solar Schnellentlüfter-Set 10 Bar 180 °C | |
 |
|
1 Solar Ausdehnungsgefäß 50 Liter | |
 |
|
1 Solar Kappenventil passend zum Ausdehnungsgefäß | |
 |
|
40 Liter Solarflüssigkeit | |
 |
(Art-Nr.: 40111 / Einzelpreis 10 Liter Einheit: 39,00 €) |
2-Strang Solarstation mit einer Hocheffizienzpumpe mit PWM Signal | |
 |
|
Systemregler DeltaSol BX ® für Solar- und Heizungsregelung | |
 | Zubehör:
Beschreibung:
|
 | |
Einfacher Selbstaufbau auf einem Dach mittels Dachhaken
Technische Daten unserer Solaranlage in diesem Set:
| 66 Vakuumröhren aus Borosilikatglas | |
| Länge der Vakuumröhre: | 1800 mm |
| Aussendurchmesser: | 58 mm |
| Jede Vakkumröhre ist 3-fach beschichtet (siehe Zeichnung) | |
| Kupferanschlüsse am Sammler | 22 mm |
| Wasser-Glycolinhalt im Sammler | ca. 1,5 Liter |
| Sammlergehäuse | aus wetterbeständigen Aluminium |
| Tauchhülse für Temperaturfühler | an jedem Kollektor im Sammler vorhanden |
| Hagelschlagsicher | bis 25 mm bei 30m/s |
| max. zulässiger Betriebsüberdruck | 8 bar |
| Betriebsdruck | 6 bar |
| max. Stagationstemperatur | 210 °C |
| (Angaben aus dem Bericht des Intertek) | GZ 11121720-1 |
| Solar Keymark | SP SC1075-12 |
 | |
Funktionsweise der Vakuumrohre:
Die Vakuumröhre besteht aus zwei Glasröhren mit unterschiedlichen Durchmessern. Hierbei handelt es sich um spezielles Glas, dass aus Borosilikat gefertigt wurde. Zwischen den Glasröhren besteht ein Vakuum welches zur Isolierung der inneren Röhre notwendig ist (das sog. “heat pipe principle”). In der inneren Röhre befindet sich ein Kupferrohr, welches wiederum mit einer speziellen Flüssigkeit gefüllt ist, die der Wärmeaufnahme dient.
Durch die Wärme der Sonnenstrahlen erhitzt sich die Flüssigkeit und steigt als heißer Dampf zur Spitze des Kupferheizrohrs. Die so erzeugte Wärme wird dann im Sammler abgegeben und zur Warmwassererwärmung genutzt. Der Sammler selbst besteht aus Aluminium und ist im Inneren mit Steinwolle hochtemperaturisoliert, wodurch es kaum zu Energieverlusten kommt. Jede Vakuumröhre ist einzeln als trockene Anbindung an den Sammler angeschlossen. Dadurch können die Rohre einzeln ausgetauscht werden, ohne dass aus der Anlage die Flüssigkeit abgelassen werden muss.
Unterschied zwischen unserer Solaranlage mit einer Beschichtung mit ALN/SS/CU, Anlagen mit der AL/N/AL Beschichtung und Flachkollektoren.
ALN/AIN-SS/CU - 360° Grad Kupferbeschichtung im inneren der Röhre
AL/N/AL - 360° Grad Aluminiumbeschichtung im inneren der Röhre
