Unsere Solarkollektoren sind mit dem Solar KEYMARK zertifiziert (Reg. Nr. SP SC1075-12)
Neue BAFA-Förderung für Solarthermieanlagen:
Basis-Förderung durch die Bafa wird gewährt nach erfolgter Installation und Inbetriebnahme der Anlage. Die aktuellen Rahmenbedingungen und Förderrichtlinien können Sie direkt bei der Bafa einsehen!

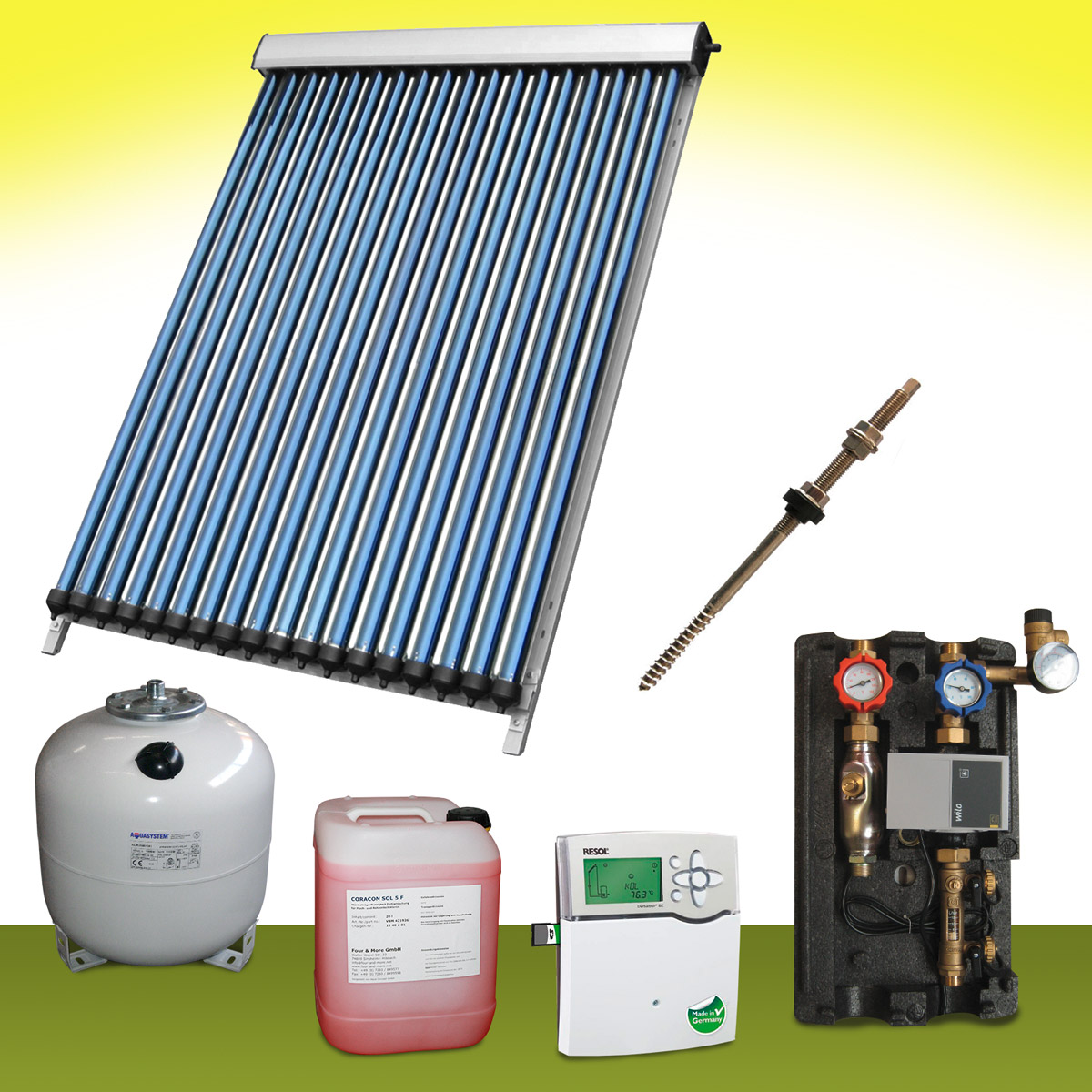

Dieses Set besteht aus folgenden Komponenten:
- 1 x Solarkollektoren SPA-15 und 2 x Solarkollektoren SPA-20 bestehend aus 55 Vakuumröhren mit 9,29 m² Gesamtfläche
- 3 x Aluminiumrahmen mit Edelstahlschrauben der Kollektoren
- 12x Stockschrauben
- 1 x Solar Ausdehnungsgefäß 35 Liter
- 20 Liter Solarflüssigkeit
- 1 x 2-Strang Solarstation mit einer Hocheffizienzpumpe mit PWM Signal
- 1 x Systemregler DeltaSol BX ® für Solar- und Heizungsregelung
Produktbeschreibungen
Vakuum-Röhrenkollektor | |
Ersatz-Röhren gleich mit bestellen erspart extra Versandkosten: | |
ZertifikatRahmen für den Kollektor | |
|
(Bild zeigt Montage mittels Dachhaken) |
12 Stockschrauben | |
|
Sollten Sie lieber Dachhaken benötigen anstatt die im Set beschriebenen Stockschrauben, können Sie diese zum Aufpreis von 7 € pro Stück erwerben.
|
1 Solar Ausdehnungsgefäß 35 Liter | |
 |
|
20 Liter Solarflüssigkeit | |
 |
|
2-Strang Solarstation mit Wilo PWM | |
 |
|
Systemregler DeltaSol BX ® für Solar- und Heizungsregelung | |
 | Zubehör:
Beschreibung:
|
 | |
Einfacher Selbstaufbau auf einem Dach als Beispiel (Dachhaken sind nicht in diesem Angebot enthalten!)
Technische Daten unserer Solaranlage in diesem Set:
| 55 Vakuumröhren aus Borosilikatglas | |
| Länge der Vakuumröhre: | 1800 mm |
| Aussendurchmesser: | 58 mm |
| Jede Vakkumröhre ist 3-fach beschichtet (siehe Zeichnung) | |
| Kupferanschlüsse am Sammler | 22 mm |
| Wasser-Glycolinhalt im Sammler | ca. 1,5 Liter |
| Sammlergehäuse | aus wetterbeständigen Aluminium |
| Tauchhülse für Temperaturfühler | an jedem Kollektor im Sammler vorhanden |
| Hagelschlagsicher | bis 25 mm bei 30m/s |
| max. zulässiger Betriebsüberdruck | 8 bar |
| Betriebsdruck | 6 bar |
| max. Stagationstemperatur | 210 °C |
| (Angaben aus dem Bericht des Intertek) | GZ 11121720-1 |
| Solar Keymark | SP SC1075-12 |
 | |
Funktionsweise der Vakuumrohre:
Die Vakuumröhre besteht aus zwei Glasröhren mit unterschiedlichen Durchmessern. Hierbei handelt es sich um spezielles Glas, dass aus Borosilikat gefertigt wurde. Zwischen den Glasröhren besteht ein Vakuum welches zur Isolierung der inneren Röhre notwendig ist (das sog. “heat pipe principle”). In der inneren Röhre befindet sich ein Kupferrohr, welches wiederum mit einer speziellen Flüssigkeit gefüllt ist, die der Wärmeaufnahme dient.
Durch die Wärme der Sonnenstrahlen erhitzt sich die Flüssigkeit und steigt als heißer Dampf zur Spitze des Kupferheizrohrs. Die so erzeugte Wärme wird dann im Sammler abgegeben und zur Warmwassererwärmung genutzt. Der Sammler selbst besteht aus Aluminium und ist im Inneren mit Steinwolle hochtemperaturisoliert, wodurch es kaum zu Energieverlusten kommt. Jede Vakuumröhre ist einzeln als trockene Anbindung an den Sammler angeschlossen. Dadurch können die Rohre einzeln ausgetauscht werden, ohne dass aus der Anlage die Flüssigkeit abgelassen werden muss.
Unterschied zwischen unserer Solaranlage mit einer Beschichtung mit ALN/SS/CU, Anlagen mit der AL/N/AL Beschichtung und Flachkollektoren.
ALN/AIN-SS/CU - 360° Grad Kupferbeschichtung im inneren der Röhre
AL/N/AL - 360° Grad Aluminiumbeschichtung im inneren der Röhre
