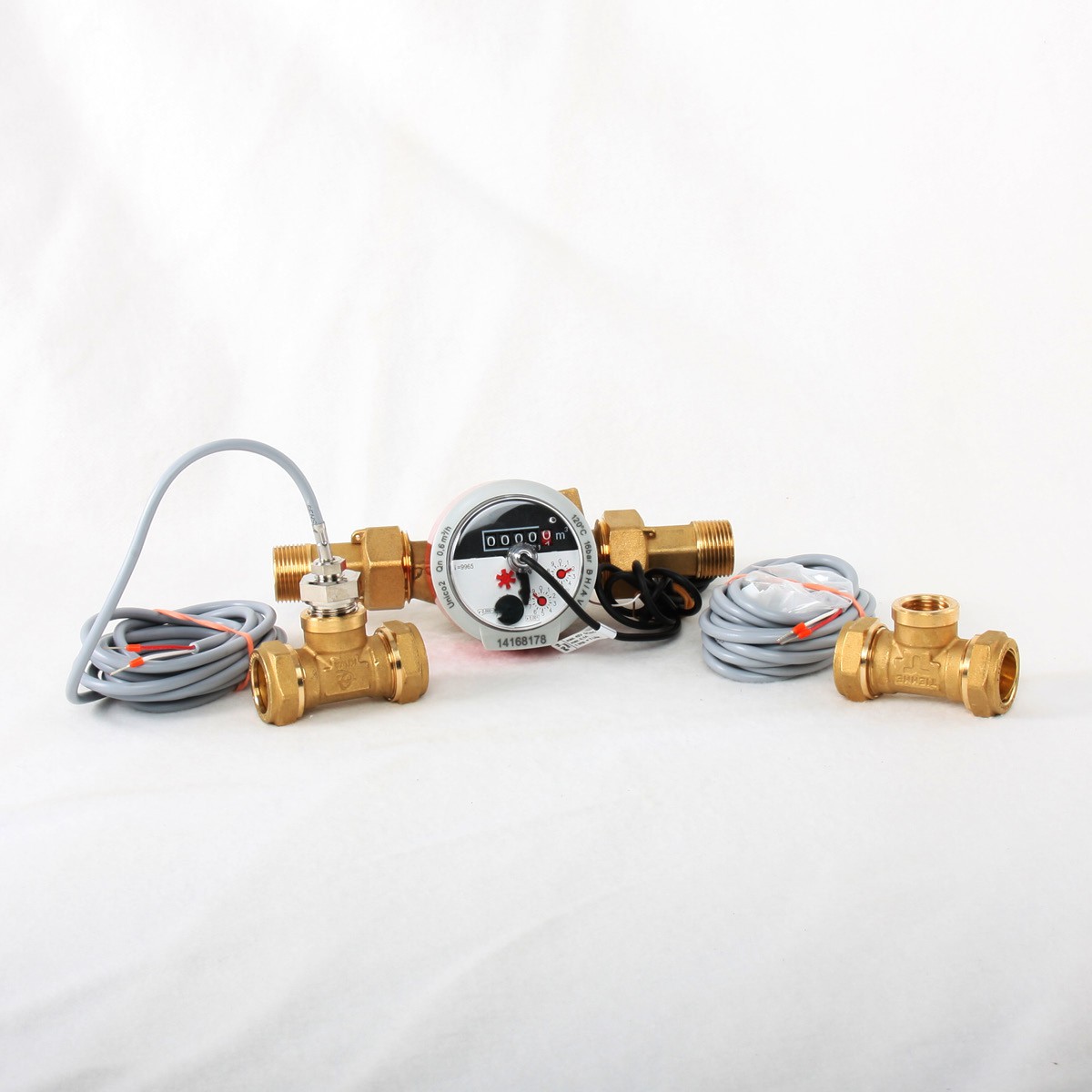

Lieferumfang:
1 x Volumenmessteil RESOL V40/0,6 m³/h
2 x Temperatursensor FRP30
2 x kurze Tachhülsen 1/2 Zoll
2 x passende T - Stücke mit 22 mm Durchgang.
Produktbeschreibung:
Das RESOL V40 ist ein Messgerät mit Kontaktgeber zur Erfassung des Durchflusses von Wasser oder Wasser-Glykol-Gemischen und wird in Verbindung mit RESOL Wärmemengenzählern eingesetzt. Nach dem Durchströmen eines konkreten Volumens gibt das V40 einen Impuls an den Wärmemengenzähler ab. Aus diesen Impulsen und einer gemessenen Temperaturdifferenz berechnen die RESOL Wärmemengenzähler anhand definierter Parameter (Glykolart, Dichte, Wärmekapazität usw.) die genutzte Wärmemenge. Die Lieferung erfolgt mit Anschlussverschraubung.
| Einstrahlflügelrad für DN20 | 0,6 m³/h | 1,5 m³/h | 2,5 m³/h | ||
|---|---|---|---|---|---|
| A | Baulänge ohne Verschraubung | 110 mm | 110 mm | 130 mm | |
| Baulänge mit Verschraubung | 208 mm | 208 mm | 228 mm | ||
| C | Zählerhöhe mit Impulsgeber | 108 mm | |||
| D | Zählerhöhe ab Rohrmitte | 90 mm | |||
| Zählerbreite | 72 mm | ||||
| Gewicht ohne Verschraubung | 0,7 kg | ||||
| Einbaumöglichkeit waagerecht und senkrecht | |||||
