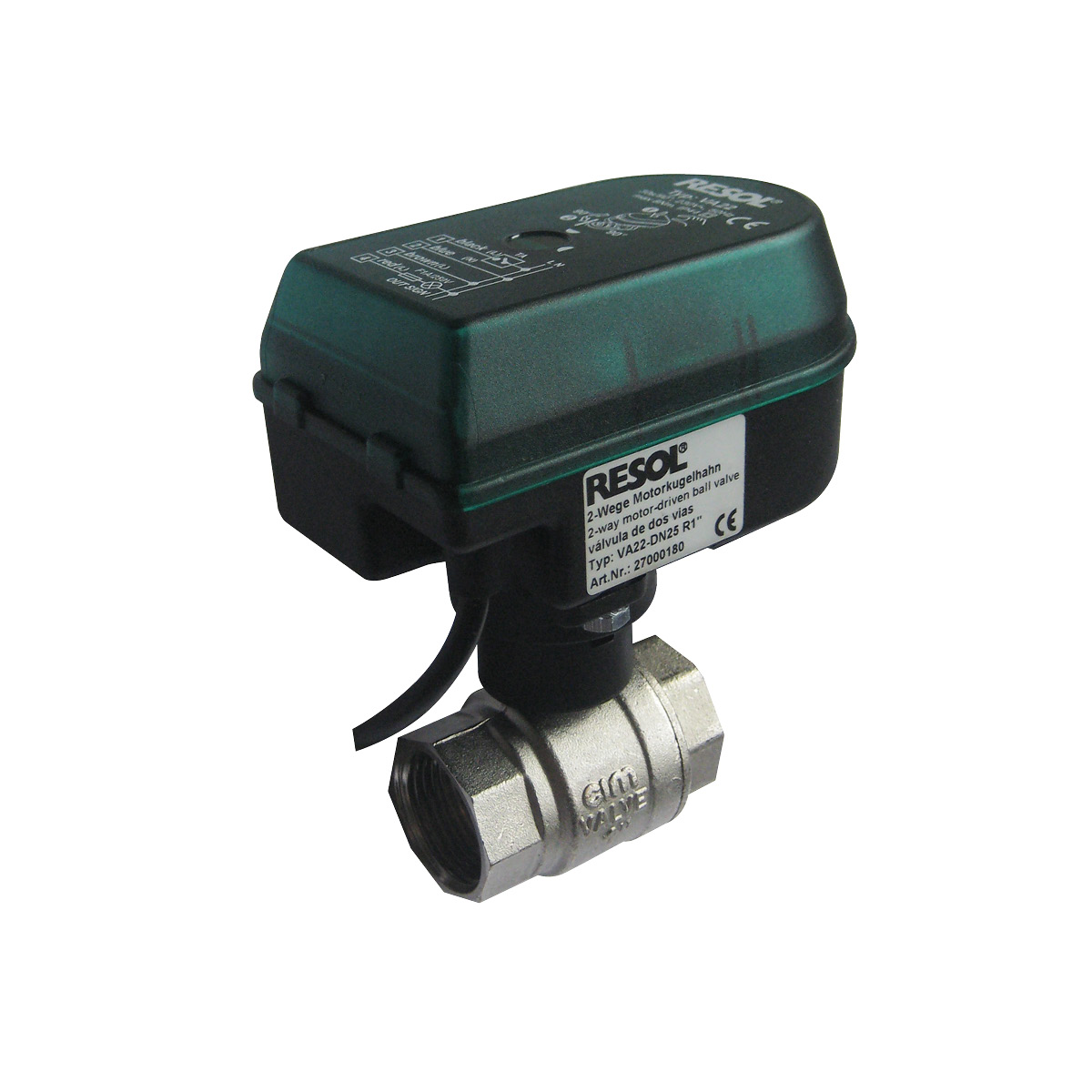

RESOL VA22 R3/4" 230V/50HZ

Artikelnummer 40203

159,00 EUR *
Inhalt 1 Stück
Grundpreis 159,00 EUR / Stück
Sofort versandfertig, Lieferzeit 1-3 Tage


if(!document.getElementById('paypal-smart-payment-script')) { var script = document.createElement("script"); script.type = "module"; script.id = "paypal-smart-payment-script"; script.src = "https://cdn02.plentymarkets.com/gqw2uxdr3nhq/plugin/17/paypal/js/smartPaymentScript.min.js"; script.setAttribute("data-client-id", "AfslQana4f4CQjHvRBnUc6vBJg5jgJuZFwM-SbrTiGKUAqB7MrxQv3QWFdQ6U1h7ogMDokT1DNBzRxMw"); script.setAttribute("data-user-id-token", ""); script.setAttribute("data-merchant-id", "VGNYYUVEFFRNS"); script.setAttribute("data-currency", "EUR"); script.setAttribute("data-append-trailing-slash", "true"); script.setAttribute("data-locale", "de_DE"); script.setAttribute("sandbox", ""); script.setAttribute("googlePayComponent", 1); script.setAttribute("applePayComponent", 1); script.setAttribute("logToken", "ad115b12478164c4d5f7075188879570"); document.body.appendChild(script); } else { var script = document.getElementById('paypal-smart-payment-script'); script.src = "https://cdn02.plentymarkets.com/gqw2uxdr3nhq/plugin/17/paypal/js/smartPaymentScript.min.js"; script.setAttribute("data-client-id", "AfslQana4f4CQjHvRBnUc6vBJg5jgJuZFwM-SbrTiGKUAqB7MrxQv3QWFdQ6U1h7ogMDokT1DNBzRxMw"); script.setAttribute("data-user-id-token", ""); script.setAttribute("data-merchant-id", "VGNYYUVEFFRNS"); script.setAttribute("data-currency", "EUR"); script.setAttribute("data-append-trailing-slash", "true"); script.setAttribute("data-locale", "de_DE"); script.setAttribute("sandbox", ""); script.setAttribute("googlePayComponent", 1); script.setAttribute("applePayComponent", 1); script.setAttribute("logToken", "ad115b12478164c4d5f7075188879570"); }
if (typeof paypal_plenty_sdk === 'undefined' || typeof renderPayPalButtons !== 'function') { document.addEventListener('payPalScriptInitialized', () => { renderPayPalButtons('673f840c05fbc', 'paylater', 'paypal', 'rect', 'gold'); }); } else { renderPayPalButtons('673f840c05fbc', 'paylater', 'paypal', 'rect', 'gold'); } if (typeof paypal_plenty_sdk === 'undefined' || typeof renderPayPalButtons !== 'function') { document.addEventListener('payPalScriptInitialized', () => { renderPayPalButtons('673f840c05fbc', 'paypal', 'buynow', 'rect', 'gold'); }); } else { renderPayPalButtons('673f840c05fbc', 'paypal', 'buynow', 'rect', 'gold'); }
* inkl. ges. MwSt. zzgl. VersandkostenBei PV-Waren entfält aktuell die MwSt für Privatkunden.

Motorkugelhahn VA22

Einsatzbereich:
Der elektromotorisch angetriebene RESOL VA22 / 2-Wege-Kugelhahn wird dem internationalen Fertigungsstandard entsprechend gefertigt und bietet universelle Einsatzmöglichkeiten in Heizungs-, Warmwasser-, Solar- und Bewässerungssystemen. Dem Anwender werden vielfältige Einsatzmöglichkeiten im Bereich der Energieverteilung geboten.
Leistungsmerkmale:
Kompakte Ausführung, gefällige Form und modernes Design, schutzisoliertes Antriebsgehäuse. Einfache manuelle Handverstellung für Inbetriebnahme oder Notbetrieb. Elektrischer universeller Anschluss, durch integriertes Relais (230 V~).
Die Ansteuerung erfolgt durch einen Zweipunktkontakt. Der Endschalter-Signalausgang in Ventilstellung kann für Steuerzwecke verwendet werden (max. 1 A). Die Position der Ventilkugel bestimmt die Durchflussrichtung. Diese ist durch die Indikatorstellung (weiß) erkennbar. Schnelles Wechseln der Antriebseinheit ohne Ausbau des Ventils möglich. Keine Durchflussreduzierung, voller Durchgang entsprechend der jeweiligen Ausführung von DN20 und DN25.



  DN 20 DN 25
A 140 148,5
B 120 125
C 20 23,5
D 58 70
E 78 78



PDF Montageanleitung



Technische Daten

Antrieb
Umgebungstemperatur: 0 ... 50 °C
Betriebsspannung: 230 V~
Motor: Synchronmotor
Belastung der Endlageschalter: 5 (1) A, 240 V~
Nennleistung: 7,5 VA max.
Isolationklasse: II Schutzisoliert
Schutzart: IP 44
Stellzeit: 30s/90°
Betriebsart: offen - geschlossen
Drehmoment: 6 Nm (max. 8 Nm)
Anschlussleitung: 4 x 0,5 mm²

Ventil
Temperatur des Mediums: 0 ... +120 °C
Nenndruck: PN 15 (max.PN 16)
Ventilanschluss: Mit beidseitigem Innengewinde
Durchfluss: Voller Durchgang, entsprechend der NW.
Ventilkörper: Pressmessing (CuZn40Pb2)
Ventilanschluss: Messing (CuZn40Pb2)
Ventilspindel: Messing (CuZn40Pb2)
Ventilkugel: Messing, hartverchromt
Kugeldichtung: PTFE-Ring-Teflondichtung
Spindeldichtung: 1 x O-Ring EPDM, 1 x O-Ring Viton und 1 x O-Ring PTFE
Ventil-Spindel-Dichtung: 1 x O-Ring EPDM, durch eine weitere Dichtung wird die axiale Pressung zwischen Ventilspindel und Nut kompensiert

Art.-ID 40203
Zustand Neu
Inhalt 1 Stück
Gewicht 500 g
Netto-Gewicht 500 g
