Komplettpaket 20,00 m² Solaranlage Vakuumröhrenkollektor Premium

Artikelnummer 460352000

5.788,04 EUR *
Inhalt 1 Stück
Grundpreis 5.788,04 EUR / Stück
Sofort versandfertig, Lieferzeit 1-3 Tage


if(!document.getElementById('paypal-smart-payment-script')) { var script = document.createElement("script"); script.type = "module"; script.id = "paypal-smart-payment-script"; script.src = "https://cdn02.plentymarkets.com/gqw2uxdr3nhq/plugin/17/paypal/js/smartPaymentScript.min.js"; script.setAttribute("data-client-id", "AfslQana4f4CQjHvRBnUc6vBJg5jgJuZFwM-SbrTiGKUAqB7MrxQv3QWFdQ6U1h7ogMDokT1DNBzRxMw"); script.setAttribute("data-user-id-token", ""); script.setAttribute("data-merchant-id", "VGNYYUVEFFRNS"); script.setAttribute("data-currency", "EUR"); script.setAttribute("data-append-trailing-slash", "true"); script.setAttribute("data-locale", "de_DE"); script.setAttribute("sandbox", ""); script.setAttribute("googlePayComponent", 1); script.setAttribute("applePayComponent", 1); script.setAttribute("logToken", "00684e395e40cd42c7f4e34051d53175"); document.body.appendChild(script); } else { var script = document.getElementById('paypal-smart-payment-script'); script.src = "https://cdn02.plentymarkets.com/gqw2uxdr3nhq/plugin/17/paypal/js/smartPaymentScript.min.js"; script.setAttribute("data-client-id", "AfslQana4f4CQjHvRBnUc6vBJg5jgJuZFwM-SbrTiGKUAqB7MrxQv3QWFdQ6U1h7ogMDokT1DNBzRxMw"); script.setAttribute("data-user-id-token", ""); script.setAttribute("data-merchant-id", "VGNYYUVEFFRNS"); script.setAttribute("data-currency", "EUR"); script.setAttribute("data-append-trailing-slash", "true"); script.setAttribute("data-locale", "de_DE"); script.setAttribute("sandbox", ""); script.setAttribute("googlePayComponent", 1); script.setAttribute("applePayComponent", 1); script.setAttribute("logToken", "00684e395e40cd42c7f4e34051d53175"); }
if (typeof paypal_plenty_sdk === 'undefined' || typeof renderPayPalButtons !== 'function') { document.addEventListener('payPalScriptInitialized', () => { renderPayPalButtons('673eccb32c1c8', 'paylater', 'paypal', 'rect', 'gold'); }); } else { renderPayPalButtons('673eccb32c1c8', 'paylater', 'paypal', 'rect', 'gold'); } if (typeof paypal_plenty_sdk === 'undefined' || typeof renderPayPalButtons !== 'function') { document.addEventListener('payPalScriptInitialized', () => { renderPayPalButtons('673eccb32c1c8', 'paypal', 'buynow', 'rect', 'gold'); }); } else { renderPayPalButtons('673eccb32c1c8', 'paypal', 'buynow', 'rect', 'gold'); }
* inkl. ges. MwSt. zzgl. VersandkostenBei PV-Waren entfält aktuell die MwSt für Privatkunden.

Unsere Solarkollektoren sind mit dem Solar KEYMARK zertifiziert (Reg. Nr. SP SC1075-12)

Neue BAFA-Förderung für Solarthermieanlagen:

Die aktuellen Rahmenbedingungen und Förderrichtlinien können Sie direkt bei der BAFA einsehen!

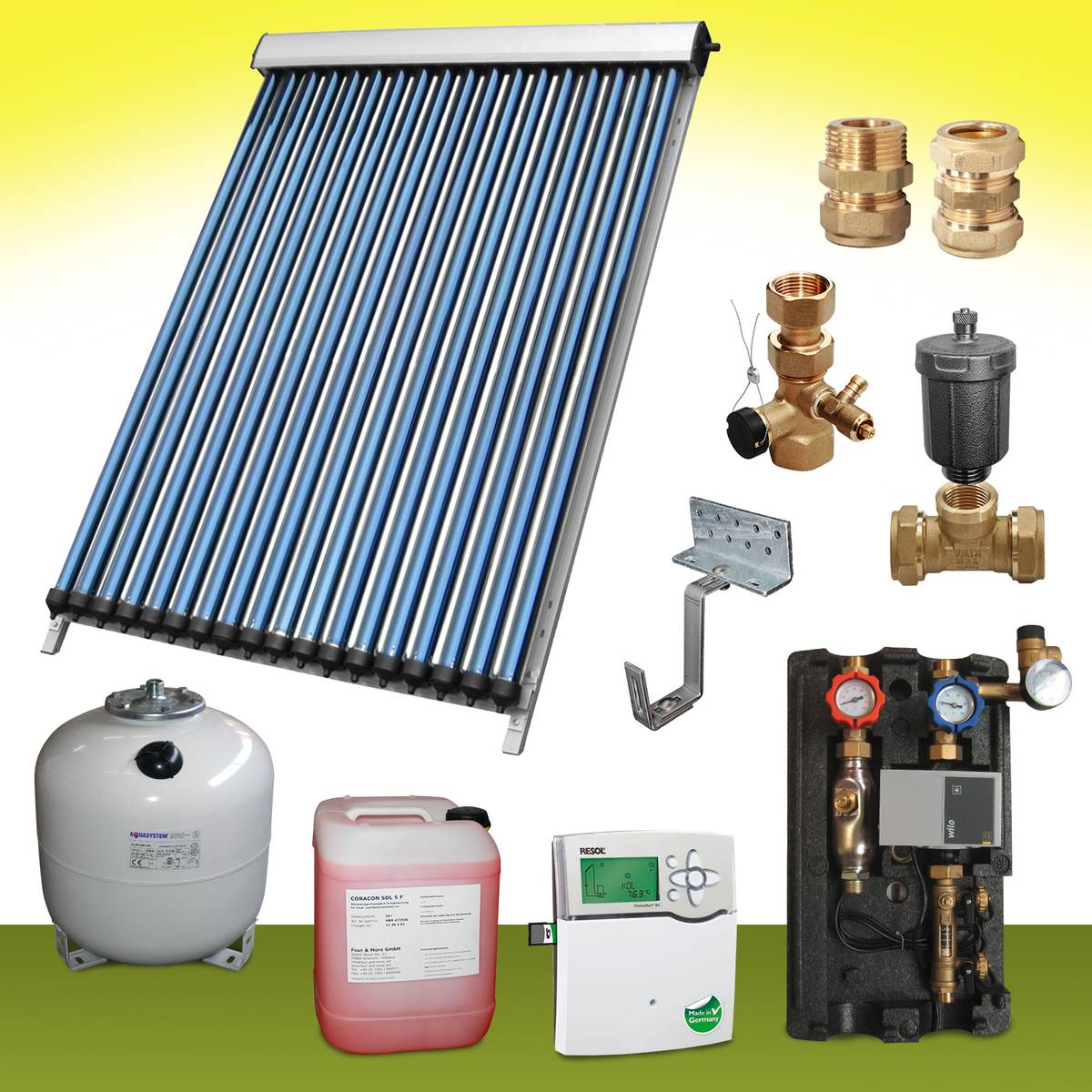

Dieses Set besteht aus folgenden Komponenten:

  • 5 x Solarkollektoren SPA-24 bestehend aus 120 Vakuumröhren mit 20,00 m² Gesamtfläche
  • 5 x Aluminiumrahmen mit Edelstahlschrauben der Kollektoren
  • 30 x Dachhaken - 3-fach verstellbar (6 Stck. pro Solarkollektor)
  • 4 x Messingverschraubungen (zum Verbinden der Sammler)
  • 2 x Messingverschraubungen (zur Verbindung des ersten und letzten Sammlers)
  • 1 x Solar Schnellentlüfter Set 10 Bar 180 °C
  • 1 x Solar Ausdehnungsgefäß 50 Liter
  • 1 x Solar Kappenventil passend zum Ausdehnungsgefäß
  • 2 x 20 Liter Solarflüssigkeit
  • 1 x 2-Strang Solarstation mit Wilo PWM Signal
  • 1 x 15m Solarleitung DN20 20mm Dämmschicht
  • 1 x Systemregler DeltaSol BX ® für Solar- und Heizungsregelung





Produktbeschreibungen

Vakuum-Röhrenkollektor SPA-58/1800-24

5x
  • Bruttofläche der Solaranlage SPA 120 = 12,00 m²
  • Bruttofläche eines Kollektors SPA 24 = 4,00 m²
  • Gesamtbreite eines Kollektors SPA 24 = 2,02 m
  • Gesamthöhe eines Kollektors SPA 18 = 1,98 m
  • Gesamtgewicht eines Kollektors SPA 18 ca. 58 kg

 Zertifikat

Ersatz-Röhren gleich mitbestellen erspart extra Versandkosten:
Falls Sie Ersatzröhren austauschen müssen oder vor der Montage gleich Ersatz-Röhren mitbestellen möchten, bekommen Sie diese natürlich auch einzeln.
Eine Glasröhre ist für 20 € oder eine kompette Röhre mit Innenleben für 30 Euro bei uns erhältlich

Rahmen für den Kollektor
  • Aluminiumrahmen mit Edelstahlschrauben
  • Die Rahmen der Kollektoren sind zerlegt und können bequem direkt auf dem Dach verbaut werden.
  • Eine Flachdachhalterung für diesen Kollektor erhalten Sie bei uns für je 59 €.

(Bild zeigt Montage mittels Dachkaken)

30 Solar Dachhaken - 3-fach verstellbar
Produktbeschreibung:
  • Montagebügel gefertigt aus 5 mm Edelstahl mit angepasstem Winkel zum Dachziegel
  • 3-fach verstellbar und verschraubt
  • Durch die Höhenverstellung kann der Dachhaken individuell zum Dachziegel angepasst werden, dies kann ebenso oberhalb des Ziegels erfolgen.
  • Grundplatte aus 5 mm feuerverzinktem Qualitätsstahl (unterhalb des Dachziegels) mit 3 Längslöchern, welche Ihnen ebenso ermöglichen, den Haken verstellen zu können.
  • Diese Dachhaken sind statisch berechnet und daher für größere Kollektorfelder und hohe  Windlasten geeignet.

Sollten Sie lieber Flachdachhalterungen benötigen anstatt die im Set beschriebenen Dachhaken, können Sie diese zum Preis von 29,- € pro Stück. erwerben.



Solaranlagen Messingverschraubungen
  • 4 x Messingverschraubungen (zum Verbinden der Sammler)
  • 2 x Messingverschraubungen (zur Verbindung des ersten und letzten Sammlers)



1 Solar Schnellentlüfter-Set 10 Bar 180 °C

  • 1 x T-Stück mit Schneidringen speziell für den Solarbetrieb
  • 1 x Solar Schnellentlüfter 10 bar und 180 °C



1 Solar Ausdehnungsgefäß 50 Liter

  • Vordruck 2,5 bar (kann auch beliebig geändert werden)
  • Temperatureinsatzbereich -10°C bis 140°C
  • Prüfdruck bei 11,4 bar
  • Arbeitsdruck bis 8 bar



1 Solar Kappenventil passend zum Ausdehnungsgefäß

  • Anschluss 3/4"



40 Liter Solarflüssigkeit

  • Solarflüssigkeit - Fertigmischung
  • Kälteschutz bis -28 °C
  • in 10 oder 20 Liter Einheiten

(Art-Nr.: 40111 / Einzelpreis 10 Liter Einheit: 39,00 €)
(Art-Nr.: 40112 / Einzelpreis 20 Liter Einheit: 69,00 €)

2-Strang Solarstation

  • Solarstation mit Solar Pumpe
  • Wilo Yonos ParaST/7.0-PWM2 M
  • Leistung 3-45W
  • Drehzahlgeregelt über PWM Signal
  • 2 Thermometer
  • 2 Kugelhähne
  • Manometer
  • Sicherheitsventil
  • mit einem großem Durchflussmengenregler
  • Spül-, Füll- und Entleerungskugelhahn mit Schlauchtülle und Kappe

Solarleitung DN20, 20 mm Dämmschichtdicke

  • Lieferlänge: 15 m Ring (weitere Längen bitte für Ihre Einbausituation anfragen! )
  • Isolierung bestehend aus EPDM mit Folienummantelung, 20 mm Dämmschichtdicke
  • Mediumtemperatur + 150°C
  • Max. Mediumtemperatur (kurzzeitig + 175°C), UV-beständig.
  • integrierte Fühlerleitung SiZ 2x0,5 mm²
  • UV-beständig
  • Wärmeleitfähigkeit: bei einer Mitteltemperatur von 0°C = 0,038 W/(mK) / bei einer Mitteltemperatur von 40°C = 0,042 W/(mK)
  • Material Edelstahlwellrohr: Edelstahl 1.4404 (AISI 316L)

(Art-Nr.: 40274 / Grundpreis pro Lfm: 20,50 €)

Systemregler DeltaSol BX ® für Solar- und Heizungsregelung

Zubehör:
  • 1 x DeltaSol® BX
  • 2 x Sensor FKP6
  • 3 x Sensor FRP6
  • 1 SD Karte
  • Befestigungsmaterial



Beschreibung:
4 Relaisausgänge 7 Sensoreingänge Datenaufzeichnung auf SD - Karte 2 PWM Ausgänge zur drehzahlgeregelten Ansteuerung von Standard- und energiesparenden hocheffizienten Pumpen Extragroßes Display Thermische Desinfektionsfunktion Überwärmeabfuhr Drainback-Option Resol VBus Hinterlegte Anlagenschemen und Piktogramme Bedienerfreundlich durch einfache Handhabung


Technische Daten unserer Solaranlage in diesem Set:

120 Vakuumröhren aus Borosilikatglas
Länge der Vakuumröhre: 1800 mm
Aussendurchmesser: 58 mm
Jede Vakkumröhre ist 3-fach beschichtet (siehe Zeichnung)
Kupferanschlüsse am Sammler 22 mm
Wasser-Glycolinhalt im Sammler ca. 1,5 Liter
Sammlergehäuse aus wetterbeständigen Aluminium
Tauchhülse für Temperaturfühler an jedem Kollektor im Sammler vorhanden
Hagelschlagsicher  bis 25 mm bei 30m/s
max. zulässiger Betriebsüberdruck 8 bar
Betriebsdruck 6 bar
max. Stagationstemperatur 210 °C
(Angaben aus dem Bericht des Intertek) GZ 11121720-1
Solar Keymark SP SC1075-12

Funktionsweise der Vakuumrohre:

Die Vakuumröhre besteht aus zwei Glasröhren mit unterschiedlichen Durchmessern. Hierbei handelt es sich um spezielles Glas, dass aus Borosilikat gefertigt wurde. Zwischen den Glasröhren besteht ein Vakuum welches zur Isolierung der inneren Röhre notwendig ist (das sog. “heat pipe principle”). In der inneren Röhre befindet sich ein Kupferrohr, welches wiederum mit einer speziellen Flüssigkeit gefüllt ist, die der Wärmeaufnahme dient.

Durch die Wärme der Sonnenstrahlen erhitzt sich die Flüssigkeit und steigt als heißer Dampf zur Spitze des Kupferheizrohrs. Die so erzeugte Wärme wird dann im Sammler abgegeben und zur Warmwassererwärmung genutzt. Der Sammler selbst besteht aus Aluminium und ist im Inneren mit Steinwolle hochtemperaturisoliert, wodurch es kaum zu Energieverlusten kommt. Jede Vakuumröhre ist einzeln als trockene Anbindung an den Sammler angeschlossen. Dadurch können die Rohre einzeln ausgetauscht werden, ohne dass aus der Anlage die Flüssigkeit abgelassen werden muss.



Unterschied zwischen unserer Solaranlage mit einer Beschichtung mit ALN/SS/CU, Anlagen mit der AL/N/AL Beschichtung und Flachkollektoren.



ALN/AIN-SS/CU - 360° Grad Kupferbeschichtung im inneren der Röhre

AL/N/AL - 360° Grad Aluminiumbeschichtung im inneren der Röhre



Entscheiden Sie sich für eine der besten im Preis-Leistungsverhältnis erhältliche Anlage, die Sie auf dem Markt finden.
