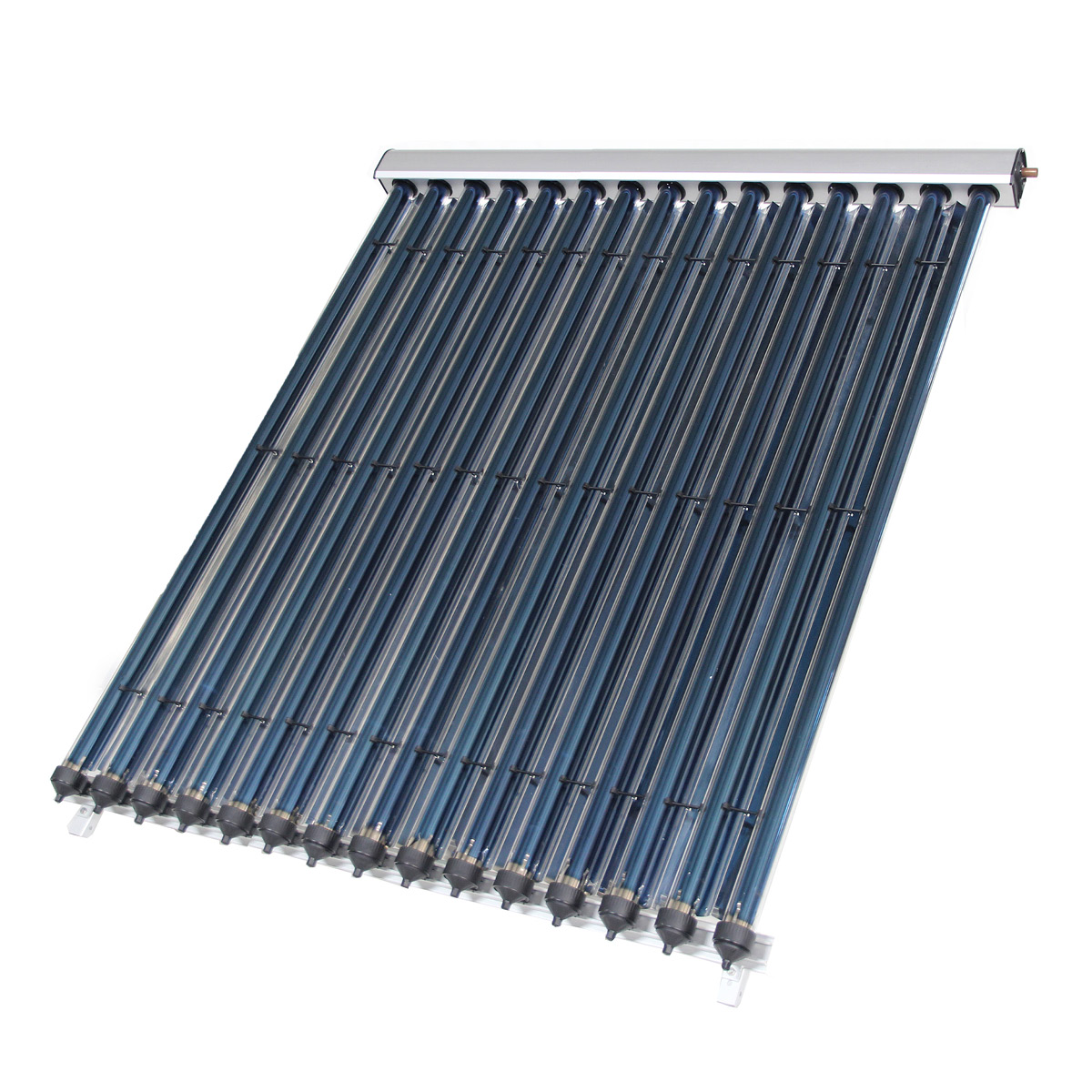

SHC Hochleistungs-Röhrenkollektor mit 15 Röhren
Unsere SHC Hochleistungs-Kollektoren sind mit speziellen Röhren ausgestattet, auf deren Rückseite sich ein hochwertiger Spiegel befindet. Dieser Spiegel unterscheidet sich von billigen Spiegeln zum einen durch seine Größe und zum anderen durch sein Material. Durch diesen Spiegel werden auch bei niedrigem Einstrahlungswinkel der Sonne die Sonnenstrahlen auf die Rückseite der Röhre reflektiert. Dadurch erhöht sich die Aperationsfläche deutlich und die Vakuumröhre liefert erheblich mehr Energie an den Sammler.
Diagramm SHC und SPA Kollektoren im direkten Vergleich
Sollten Sie unseren Kollektor mit anderen vergleichen wollen. So werfen Sie doch einen Blick auf die Würzburger Tabelle. Hier finden Sie standardisierte Werte aller Kollektoren mit Solar Keymark Certificate. Unseren Kollektor finden Sie dabei unter: Solar Keymark Lizenz-Nr. 011-7S3020 R
Hier können Sie diverse Zertifikate einsehen:
http://www.solarkeymark.dk/collectorcertificates Lizenz-Nr. 011-7S3020 R
Unsere Spiegel
Unsere Spiegel bestehen nicht aus herkömmlichem Aluminium oder billigem Reflektormaterial, sondern aus einem speziellem Aluminiumverbund. Dadurch liegt die Effiziens der Apereturfläche deutlich höher als bei den Produkten unserer Konkurrenz. Diese Spiegel haben eine Energieeffiziens von 0,4 bis ca. 0,5. Die SHC Spiegel die in unserem Hochleistungskollektor zum Einsatz kommen erreichen hier einen Wert von 0,66. Außerdem vergrößert sich die Apereturfläche durch die spezielle Form, welche auch bei ungünstigem Sonneneinstrahlungswinkel eine optimale Reflektionsfläche bietet.
Unsere Röhren
Kupfer-Beschichtung (ALN/AIN-SS/CU) aufgedampft: Diese Schicht macht es möglich das viel Energie absorbiert werden kann. Unsere Röhren zeichnen sich durch eine hohe Stabilität aus und halten sogar größeren Hagelkörnern stand.
Technische Daten unserer Solarkollektoren in diesem Set:
| ||||||||||||||||||||||||||||
Funktionsweise der Vakuumrohre:

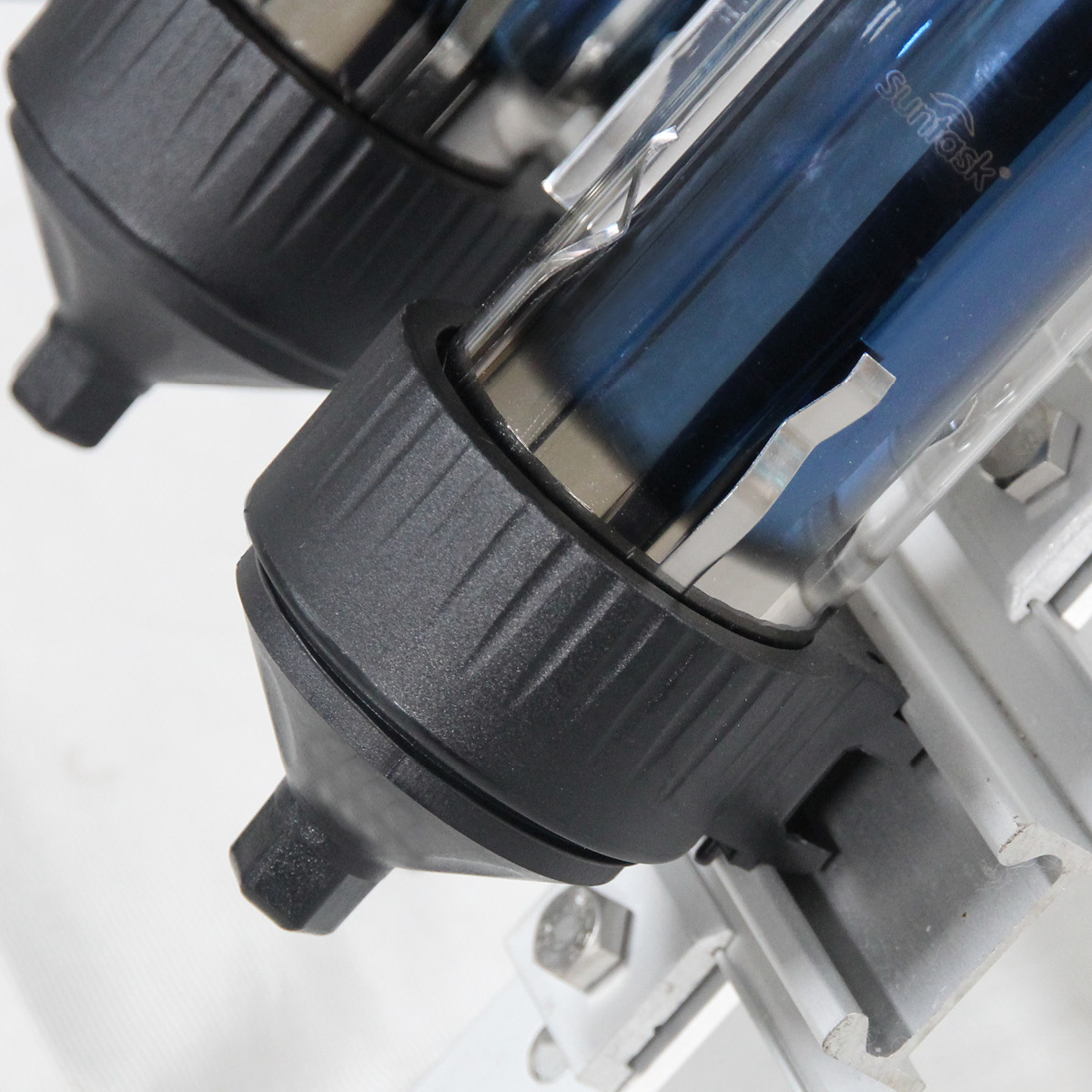

Die Vakuumröhre besteht aus zwei Glasröhren mit unterschiedlichen Durchmessern. Hierbei handelt es sich um spezielles Glas, dass aus Borosilikat gefertigt wurde. Zwischen den Glasröhren besteht ein Vakuum welches zur Isolierung der inneren Röhre notwendig ist (das sog. “heat pipe principle”). In der inneren Röhre befindet sich ein Kupferrohr, welches wiederum mit einer speziellen Flüssigkeit gefüllt ist, die der Wärmeaufnahme dient.

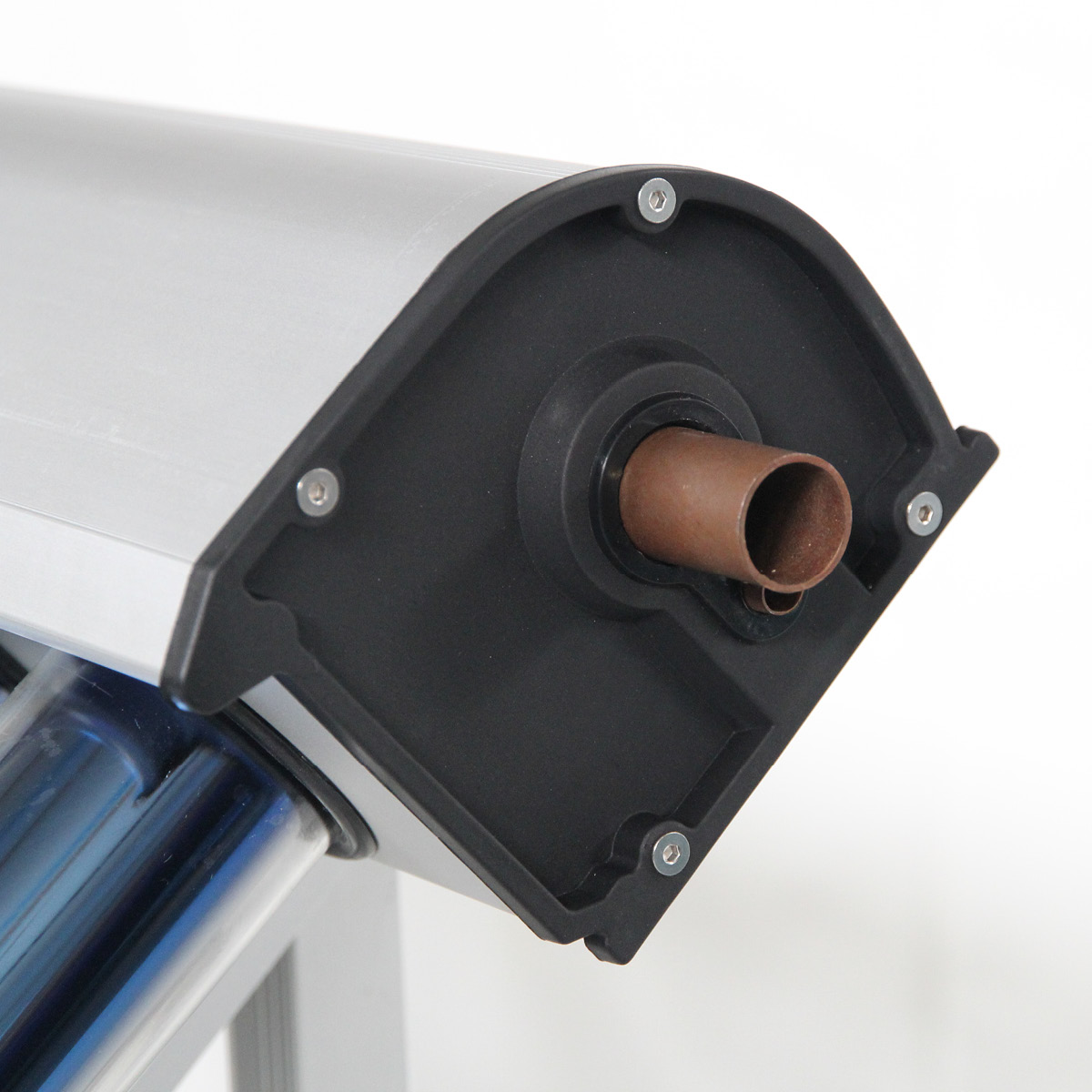

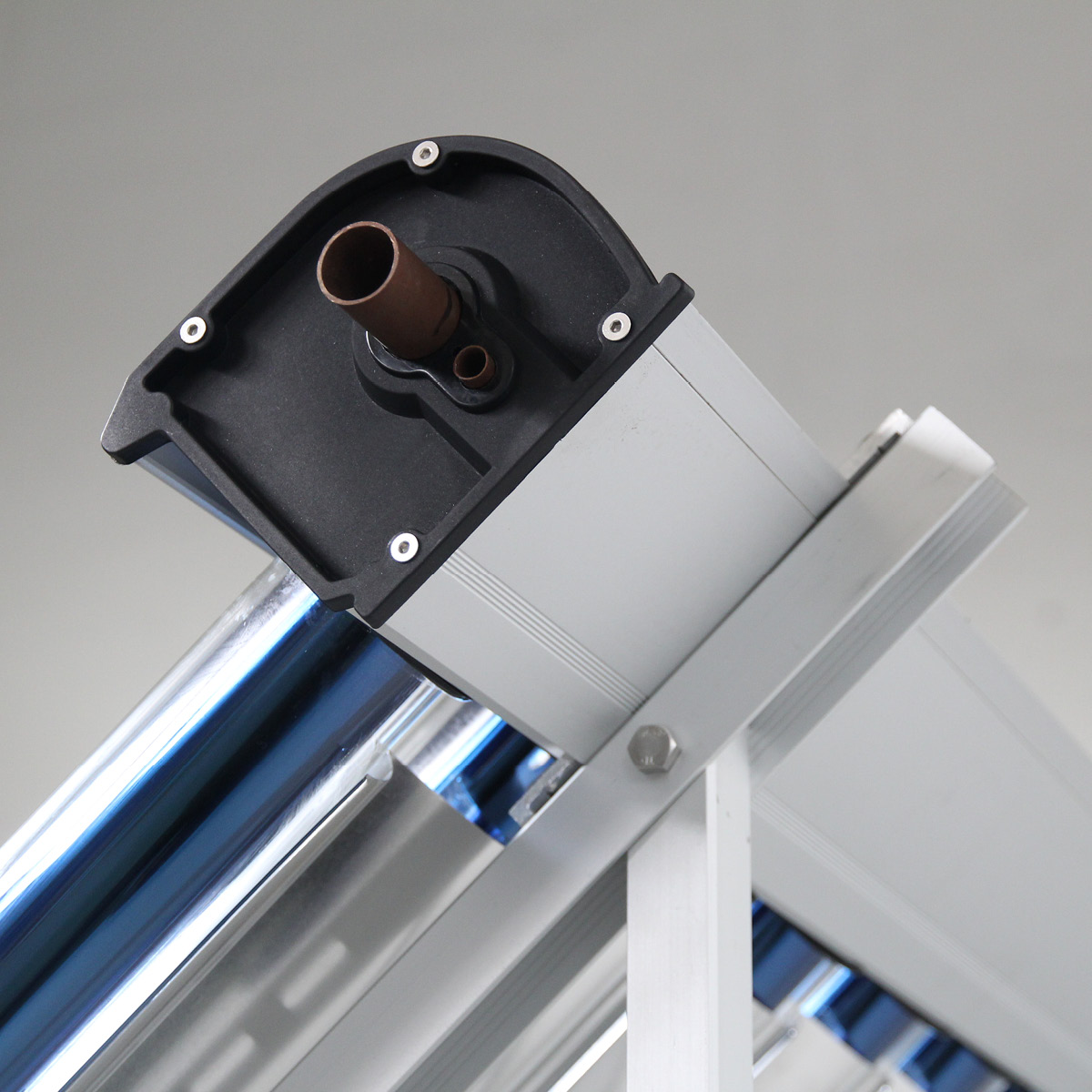

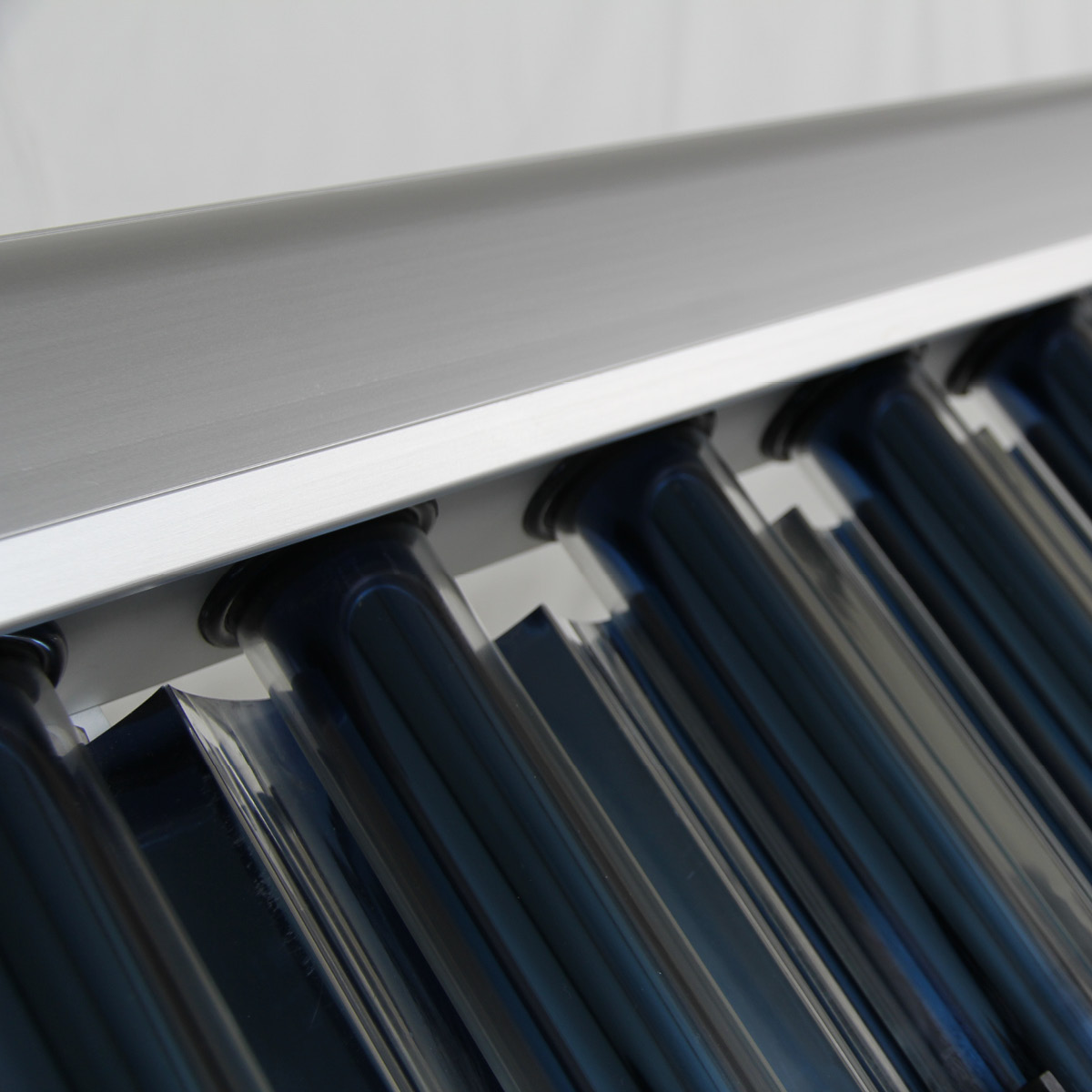

Durch die Wärme der Sonnenstrahlen erhitzt sich die Flüssigkeit und steigt als heißer Dampf zur Spitze des Kupferheizrohrs. Die so erzeugte Wärme wird dann im Sammler abgegeben und zur Warmwassererwärmung genutzt. Der Sammler selbst besteht aus Aluminium und ist im Inneren mit Steinwolle hochtemperaturisoliert, wodurch es kaum zu Energieverlusten kommt. Jede Vakuumröhre ist einzeln als trockene Anbindung an den Sammler angeschlossen. Dadurch können die Rohre einzeln ausgetauscht werden, ohne dass aus der Anlage die Flüssigkeit abgelassen werden muss.
Unterschied zwischen unserer Solaranlage mit einer Beschichtung mit ALN/SS/CU, Anlagen mit der AL/N/AL Beschichtung und Flachkollektoren.
ALN/AIN-SS/CU - 360° Grad Kupferbeschichtung im inneren der Röhre
AL/N/AL - 360° Grad Aluminiumbeschichtung im inneren der Röhre
Entscheiden Sie sich für eine der besten im Preis-Leistungsverhältnis erhältliche Anlage, die Sie auf dem Markt finden.
Beispiel für eine Montage auf dem Dach

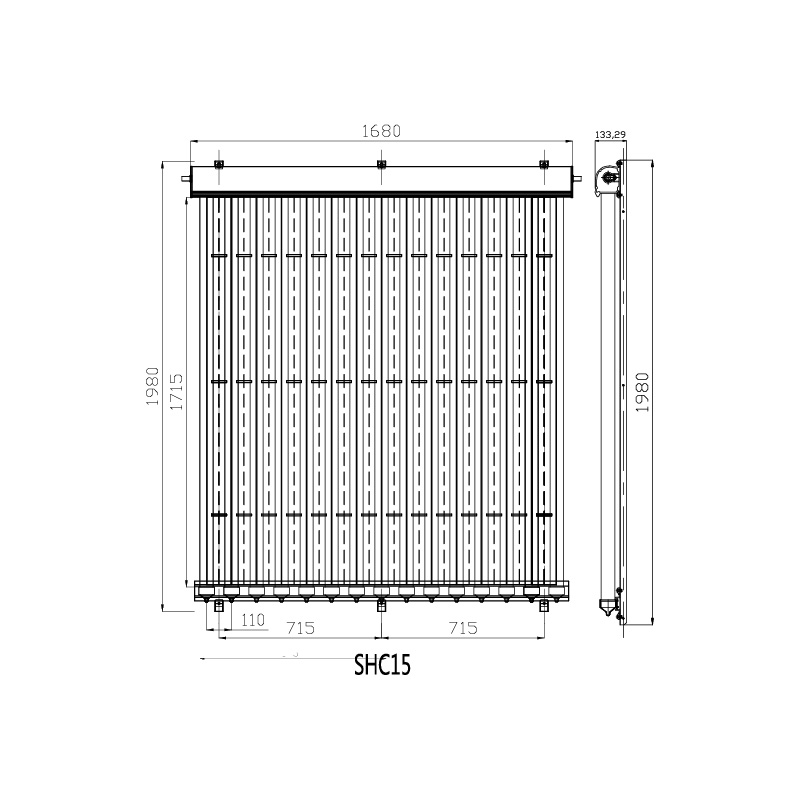

Abmessungen des Kollektors
