Komplettpaket 7,05 m² Solaranlage Warmwasser Speicher 400 Liter Solar

Artikelnummer 460007050

3.759,00 EUR *
Inhalt 1 Stück
Grundpreis 3.759,00 EUR / Stück
Sofort versandfertig, Lieferzeit 1-3 Tage


if(!document.getElementById('paypal-smart-payment-script')) { var script = document.createElement("script"); script.type = "module"; script.id = "paypal-smart-payment-script"; script.src = "https://cdn02.plentymarkets.com/gqw2uxdr3nhq/plugin/17/paypal/js/smartPaymentScript.min.js"; script.setAttribute("data-client-id", "AfslQana4f4CQjHvRBnUc6vBJg5jgJuZFwM-SbrTiGKUAqB7MrxQv3QWFdQ6U1h7ogMDokT1DNBzRxMw"); script.setAttribute("data-user-id-token", ""); script.setAttribute("data-merchant-id", "VGNYYUVEFFRNS"); script.setAttribute("data-currency", "EUR"); script.setAttribute("data-append-trailing-slash", "true"); script.setAttribute("data-locale", "de_DE"); script.setAttribute("sandbox", ""); script.setAttribute("googlePayComponent", 1); script.setAttribute("applePayComponent", 1); script.setAttribute("logToken", "7b2f7f82dbcfbce5f6f1a942cee1e7de"); document.body.appendChild(script); } else { var script = document.getElementById('paypal-smart-payment-script'); script.src = "https://cdn02.plentymarkets.com/gqw2uxdr3nhq/plugin/17/paypal/js/smartPaymentScript.min.js"; script.setAttribute("data-client-id", "AfslQana4f4CQjHvRBnUc6vBJg5jgJuZFwM-SbrTiGKUAqB7MrxQv3QWFdQ6U1h7ogMDokT1DNBzRxMw"); script.setAttribute("data-user-id-token", ""); script.setAttribute("data-merchant-id", "VGNYYUVEFFRNS"); script.setAttribute("data-currency", "EUR"); script.setAttribute("data-append-trailing-slash", "true"); script.setAttribute("data-locale", "de_DE"); script.setAttribute("sandbox", ""); script.setAttribute("googlePayComponent", 1); script.setAttribute("applePayComponent", 1); script.setAttribute("logToken", "7b2f7f82dbcfbce5f6f1a942cee1e7de"); }
if (typeof paypal_plenty_sdk === 'undefined' || typeof renderPayPalButtons !== 'function') { document.addEventListener('payPalScriptInitialized', () => { renderPayPalButtons('67419b9dbf317', 'paylater', 'paypal', 'rect', 'gold'); }); } else { renderPayPalButtons('67419b9dbf317', 'paylater', 'paypal', 'rect', 'gold'); } if (typeof paypal_plenty_sdk === 'undefined' || typeof renderPayPalButtons !== 'function') { document.addEventListener('payPalScriptInitialized', () => { renderPayPalButtons('67419b9dbf317', 'paypal', 'buynow', 'rect', 'gold'); }); } else { renderPayPalButtons('67419b9dbf317', 'paypal', 'buynow', 'rect', 'gold'); }
* inkl. ges. MwSt. zzgl. VersandkostenBei PV-Waren entfält aktuell die MwSt für Privatkunden.

Unsere Solarkollektoren sind mit dem Solar KEYMARK zertifiziert (Reg. Nr. SP SC1075-12)

Neue BAFA-Förderung für Solarthermieanlagen:

Die aktuellen Rahmenbedingungen und Förderrichtlinien können Sie direkt bei der Bafa einsehen!

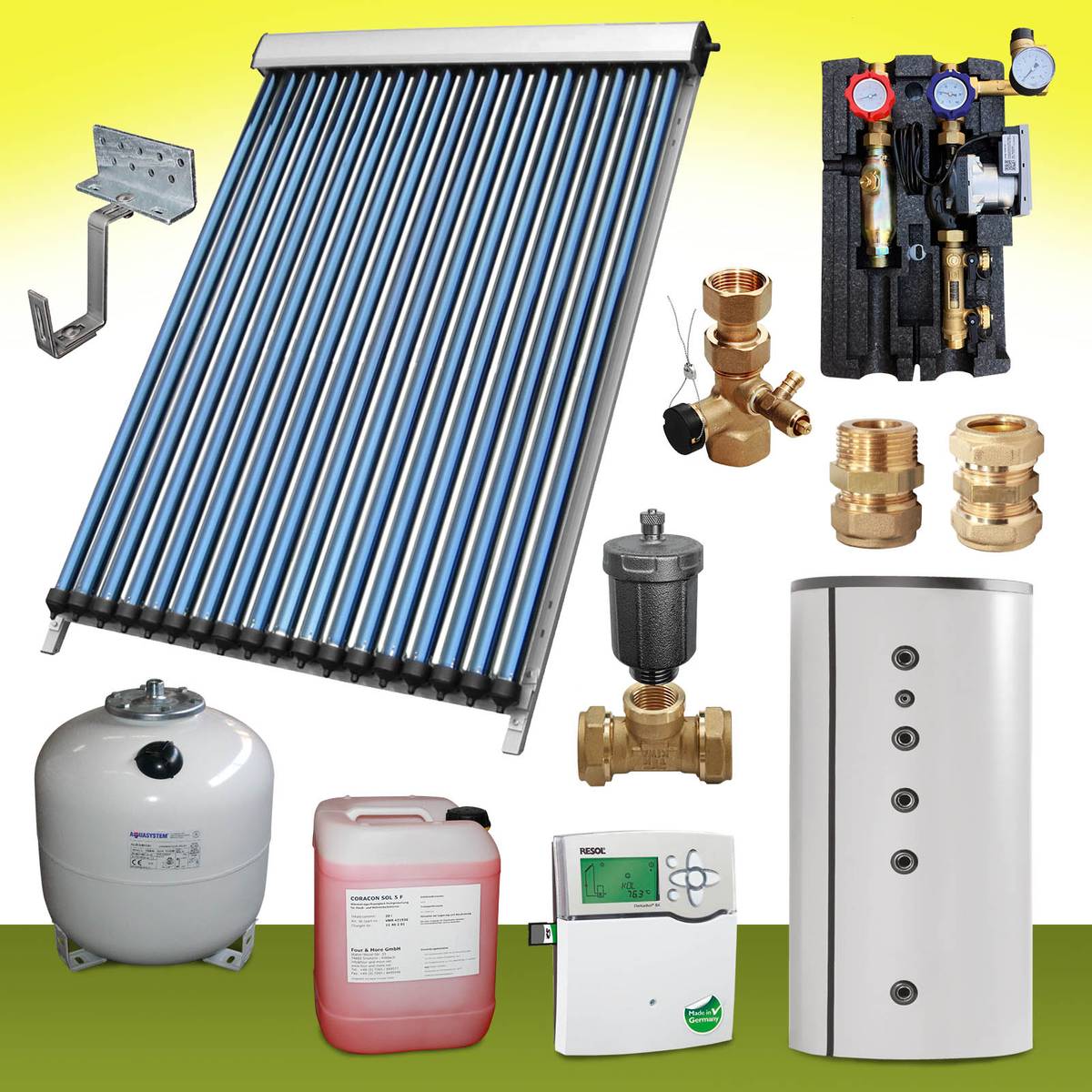

Ihre Solargrößenauswahl besteht aus folgenden Komponenten:


  • 1 x Solarkollektoren SPA-24 mit 4,00 m² Gesamtfläche
  • 1 x Solarkollektoren SPA-18 mit 3,05 m² Gesamtfläche
  • 2 x Aluminiumrahmen mit Edelstahlschrauben der Kollektoren
  • 10 x Dachhaken - 3-fach verstellbar
  • 1 x Messingverschraubungen (zum Verbinden der Sammler)
  • 2 x Messingverschraubungen (zur Verbindung des ersten und letzten Sammlers)
  • 1 x Solar Schnellentlüfter Set 10 Bar 180 °C
  • 1 x Solar Ausdehnungsgefäß 24 Liter
  • 1 x Solar Kappenventil passend zum Ausdehnungsgefäß
  • 1 x 20 Liter Solarflüssigkeit
  • 1 x 2-Strang Solarstation mit einer Hocheffizienzpumpe mit PWM Signal
  • 1 x Solarspeicher 400 Liter
  • 1 x Systemregler DeltaSol BX ® für Solar- und Heizungsregelung





Produktbeschreibungen

Vakuum-Röhrenkollektor

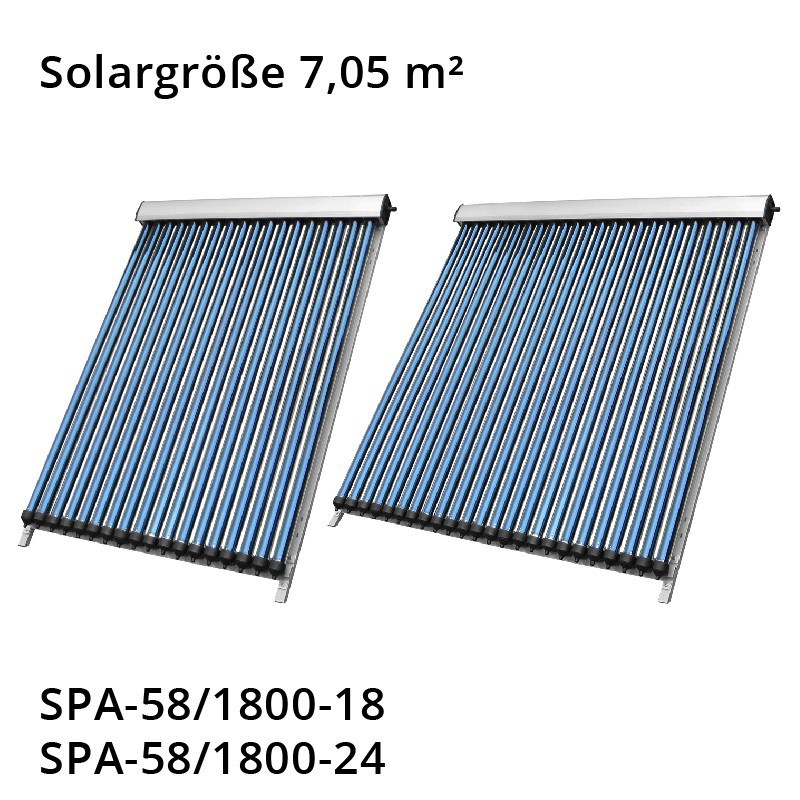

  • Bruttofläche der Solaranlage SPA 42 = 7,05 m²
  • Bruttofläche eines Kollektors SPA 24 = 4,00 m²
  • Gesamtbreite eines Kollektors SPA 24 = 1,70 m
  • Bruttofläche eines Kollektors SPA 18 = 3,05 m²
  • Gesamtbreite eines Kollektors SPA 18 = 1,57 m
  • Gesamthöhe eines Kollektors SPA 18 / 24 = 1,98 m
  • Gesamtgewicht eines Kollektors SPA 18 / 24  ca. 58 kg / 78kg



 Zertifikat

Ersatz-Röhren gleich mitbestellen erspart extra Versandkosten:
Falls Sie Ersatzröhren austauschen müssen oder vor der Montage gleich Ersatz-Röhren mitbestellen möchten, bekommen Sie diese natürlich auch einzeln.
Eine Glasröhre ist für 20 € oder eine kompette Röhre mit Innenleben für 30 Euro bei uns erhältlich

Rahmen für den Kollektor
  • Aluminiumrahmen mit Edelstahlschrauben
  • Die Rahmen der Kollektoren sind zerlegt und können bequem direkt auf dem Dach verbaut werden.
  • Eine Flachdachhalterung für diesen Kollektor erhalten Sie bei uns für je 59 €.

(Bild zeigt Montage mittels Dachhaken)

10 x Dachhaken - 3-fach verstellbar
Produktbeschreibung:
  • Montagebügel gefertigt aus 5 mm Edelstahl mit angepasstem Winkel zum Dachziegel
  • 3-fach verstellbar und verschraubt
  • Durch die Höhenverstellung kann der Dachhaken individuell zum Dachziegel angepasst werden, dies kann ebenso oberhalb des Ziegels erfolgen.
  • Grundplatte aus 5 mm feuerverzinktem Qualitätsstahl (unterhalb des Dachziegels) mit 3 Längslöchern, welche Ihnen ebenso ermöglichen, den Haken verstellen zu können.
  • Diese Dachhaken sind statisch berechnet und daher für größere Kollektorfelder und hohe  Windlasten geeignet.

Sollten Sie lieber Flachdachhalterungen benötigen anstatt die im Set beschriebenen Dachhaken, können Sie diese zum Preis von 29,- € pro Stück. erwerben.

Solaranlagen Messingverschraubungen



  • Messingverschraubungen zum Verbinden der Sammler
  • Messingverschraubungen zur Verbindung des ersten und letzten Sammlers



Solar Schnellentlüfter-Set 10 Bar 180 °C

  • 1 x T-Stück mit Schneidringen speziell für den Solarbetrieb
  • 1 x Solar Schnellentlüfter 10 bar und 180 °C

1 Solar Ausdehnungsgefäß 24 Liter

  • Vordruck 2,5 bar (kann auch beliebig geändert werden)
  • Temperatureinsatzbereich -10°C bis 140°C
  • Prüfdruck bei 11,4 bar
  • Arbeitsdruck bis 8 bar

1 Solar Kappenventil passend zum Ausdehnungsgefäß

  • Anschluss 3/4"

20 Liter Solarflüssigkeit

  • Solarflüssigkeit - Fertigmischung
  • Kälteschutz bis -28 °C
  • in 10 oder 20 Liter Einheiten

(Art-Nr.: 40111 / Einzelpreis 10 Liter Einheit: 39,00 €)
(Art-Nr.: 40112 / Einzelpreis 20 Liter Einheit: 69,00 €)

2-Strang Solarstation mit einer Hocheffizienzpumpe mit PWM Signal

  • Solarstation mit Solar Pumpe
  • Wilo Yonos ParaST/7.0-PWM2 M
  • Leistung 3-45W
  • Drehzahlgeregelt über PWM Signal
  • 2 Thermometer
  • 2 Kugelhähne
  • Manometer
  • Sicherheitsventil
  • mit einem großem Durchflussmengenregler
  • Spül-, Füll- und Entleerungskugelhahn mit Schlauchtülle und Kappe

Solarspeicher mit 400  Liter Speicherinhalt

Solarspeicher in stehender Ausführung für die zentrale Warmwasserversorgung. Hergestellt nach DIN 4753-1 aus emailliertem Stahl mit Gütenachweis. Warmwasserberührte Flächen sind korrosionsgeschützt durch hochwertige Emaillierung und Magnesiumanode. Geprüft nach DIN 4753 Teil 1 bis 6. Dadurch wird gewährleistet, dass das Warmwasser nur mit hygienisch einwandfreier Oberfläche in Berührung kommt. Die Erwärmung von Brauchwasser erfolgt über zwei spiralförmige, unabhängig voneinander arbeitende Glattrohrwärmetauscher, die mit einer externen Wärmequelle wie z.B. Solaranlage, Wärmepumpe, Heizkessel usw. verbunden sind, oder über einen optional einsetzbaren elektrischen Heizstab.

Wärmedämmung

Speichern mit einer Wärmedämmung aus fest aufgeschäumtem, FCKW-freiem Polyurethan-Hartschaum mit PVC-Folie

Ausstattung der Speicher

Reinigungsflansch im vorderen Bereich des Speichers, Thermometer, Muffen für Temperaturfühler, Thermostatmuffe, Muffe GW 1½ für den elektrischen Heizstab.

Technische Daten
  • Material: ST 37.2
  • Korrosionsschutz: Hochwertige Emaillierung und Magnesiumanode
  • Maximaler Betriebsdruck Speicher: 10 bar
  • Maximaler Probedruck: 15 bar
  • Maximale Betriebstemperatur: 95 ºC
  • Isolierung: Bei Speichern 50 mm Polyurethan-Schaum
  • Außenmantel: PVC in Farbe grau oder orange
  • Wärmetauscher: Stahlrohr ST 37.2
  • Maximaler Probedruck Rohrschlange: 25 bar
  • Empfohlene Heizstäbe: 1,5; 2; 3; kW/230V;
  • Flanschdurchmesser: Bei Speichern bis 500l Inhalt ø 180mm / ø 100mm

 Download Produktblatt

Systemregler DeltaSol BX ® für Solar- und Heizungsregelung

Zubehör:
  • 1 x DeltaSol® BX
  • 2 x Sensor FKP6
  • 3 x Sensor FRP6
  • 1 SD Karte
  • Befestigungsmaterial
Beschreibung:
  • 4 Relaisausgänge
  • 7 Sensoreingänge
  • Datenaufzeichnung auf SD - Karte
  • 2 PWM Ausgänge zur drehzahlgeregelten
  • Ansteuerung von Standard- und energiesparenden hocheffizienten Pumpen
  • Extragroßes Display
  • Thermische Desinfektionsfunktion
  • Überwärmeabfuhr
  • Drainback-Option
  • Resol VBus
  • Hinterlegte Anlagenschemen und Piktogramme
  • Bedienerfreundlich durch einfache Handhabung





Einfacher Selbstaufbau auf einem Dach mittels Dachhaken



Technische Daten unserer Solaranlage in diesem Set:

Vakuumröhren aus Borosilikatglas
Länge der Vakuumröhre: 1800 mm
Aussendurchmesser: 58 mm
Jede Vakkumröhre ist 3-fach beschichtet (siehe Zeichnung)
Kupferanschlüsse am Sammler 22 mm
Wasser-Glycolinhalt im Sammler ca. 1,5 Liter
Sammlergehäuse aus wetterbeständigen Aluminium
Tauchhülse für Temperaturfühler an jedem Kollektor im Sammler vorhanden
Hagelschlagsicher  bis 25 mm bei 30m/s
max. zulässiger Betriebsüberdruck 8 bar
Betriebsdruck 6 bar
max. Stagationstemperatur 210 °C
(Angaben aus dem Bericht des Intertek) GZ 11121720-1
Solar Keymark SP SC1075-12

Funktionsweise der Vakuumrohre:

Die Vakuumröhre besteht aus zwei Glasröhren mit unterschiedlichen Durchmessern. Hierbei handelt es sich um spezielles Glas, dass aus Borosilikat gefertigt wurde. Zwischen den Glasröhren besteht ein Vakuum welches zur Isolierung der inneren Röhre notwendig ist (das sog. “heat pipe principle”). In der inneren Röhre befindet sich ein Kupferrohr, welches wiederum mit einer speziellen Flüssigkeit gefüllt ist, die der Wärmeaufnahme dient.

Durch die Wärme der Sonnenstrahlen erhitzt sich die Flüssigkeit und steigt als heißer Dampf zur Spitze des Kupferheizrohrs. Die so erzeugte Wärme wird dann im Sammler abgegeben und zur Warmwassererwärmung genutzt. Der Sammler selbst besteht aus Aluminium und ist im Inneren mit Steinwolle hochtemperaturisoliert, wodurch es kaum zu Energieverlusten kommt. Jede Vakuumröhre ist einzeln als trockene Anbindung an den Sammler angeschlossen. Dadurch können die Rohre einzeln ausgetauscht werden, ohne dass aus der Anlage die Flüssigkeit abgelassen werden muss.



Unterschied zwischen unserer Solaranlage mit einer Beschichtung mit ALN/SS/CU, Anlagen mit der AL/N/AL Beschichtung und Flachkollektoren.



ALN/AIN-SS/CU - 360° Grad Kupferbeschichtung im inneren der Röhre

AL/N/AL - 360° Grad Aluminiumbeschichtung im inneren der Röhre

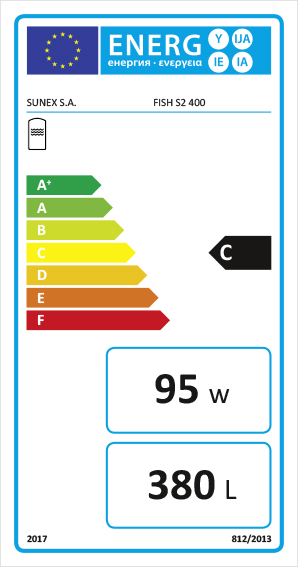

Energieeffizienslabel des Speichers

Entscheiden Sie sich für eine der besten im Preis-Leistungsverhältnis erhältliche Anlage, die Sie auf dem Markt finden.
