Basis- Solaranlage 6,10 m² bis 20,2m² Vakuumröhren Komplettpaket Röhrenkollektoren

Artikelnummer 4602000002

UVP 2.848,00 EUR
1.951,00 EUR *
Inhalt 1 Stück
Sofort versandfertig, Lieferzeit 1-3 Tage


if(!document.getElementById('paypal-smart-payment-script')) { var script = document.createElement("script"); script.type = "module"; script.id = "paypal-smart-payment-script"; script.src = "https://cdn02.plentymarkets.com/gqw2uxdr3nhq/plugin/17/paypal/js/smartPaymentScript.min.js"; script.setAttribute("data-client-id", "AfslQana4f4CQjHvRBnUc6vBJg5jgJuZFwM-SbrTiGKUAqB7MrxQv3QWFdQ6U1h7ogMDokT1DNBzRxMw"); script.setAttribute("data-user-id-token", ""); script.setAttribute("data-merchant-id", "VGNYYUVEFFRNS"); script.setAttribute("data-currency", "EUR"); script.setAttribute("data-append-trailing-slash", "true"); script.setAttribute("data-locale", "de_DE"); script.setAttribute("sandbox", ""); script.setAttribute("googlePayComponent", 1); script.setAttribute("applePayComponent", 1); script.setAttribute("logToken", "0cdebfd9504c7e5a9a9613edb164ba97"); document.body.appendChild(script); } else { var script = document.getElementById('paypal-smart-payment-script'); script.src = "https://cdn02.plentymarkets.com/gqw2uxdr3nhq/plugin/17/paypal/js/smartPaymentScript.min.js"; script.setAttribute("data-client-id", "AfslQana4f4CQjHvRBnUc6vBJg5jgJuZFwM-SbrTiGKUAqB7MrxQv3QWFdQ6U1h7ogMDokT1DNBzRxMw"); script.setAttribute("data-user-id-token", ""); script.setAttribute("data-merchant-id", "VGNYYUVEFFRNS"); script.setAttribute("data-currency", "EUR"); script.setAttribute("data-append-trailing-slash", "true"); script.setAttribute("data-locale", "de_DE"); script.setAttribute("sandbox", ""); script.setAttribute("googlePayComponent", 1); script.setAttribute("applePayComponent", 1); script.setAttribute("logToken", "0cdebfd9504c7e5a9a9613edb164ba97"); }
if (typeof paypal_plenty_sdk === 'undefined' || typeof renderPayPalButtons !== 'function') { document.addEventListener('payPalScriptInitialized', () => { renderPayPalButtons('673ec582ec2ca', 'paylater', 'paypal', 'rect', 'gold'); }); } else { renderPayPalButtons('673ec582ec2ca', 'paylater', 'paypal', 'rect', 'gold'); } if (typeof paypal_plenty_sdk === 'undefined' || typeof renderPayPalButtons !== 'function') { document.addEventListener('payPalScriptInitialized', () => { renderPayPalButtons('673ec582ec2ca', 'paypal', 'buynow', 'rect', 'gold'); }); } else { renderPayPalButtons('673ec582ec2ca', 'paypal', 'buynow', 'rect', 'gold'); }
* inkl. ges. MwSt. zzgl. VersandkostenBei PV-Waren entfält aktuell die MwSt für Privatkunden.

Unsere Solarkollektoren sind mit dem Solar KEYMARK zertifiziert (Reg. Nr. SP SC1075-12)



Basis-Förderung durch die BAFA wird gewährt nach erfolgter Installation und Inbetriebnahme der Anlage. Die aktuellen Rahmenbedingungen und Förderrichtlinien können Sie direkt bei der BAFA unter folgenden Link (www.bafa.de) einsehen!

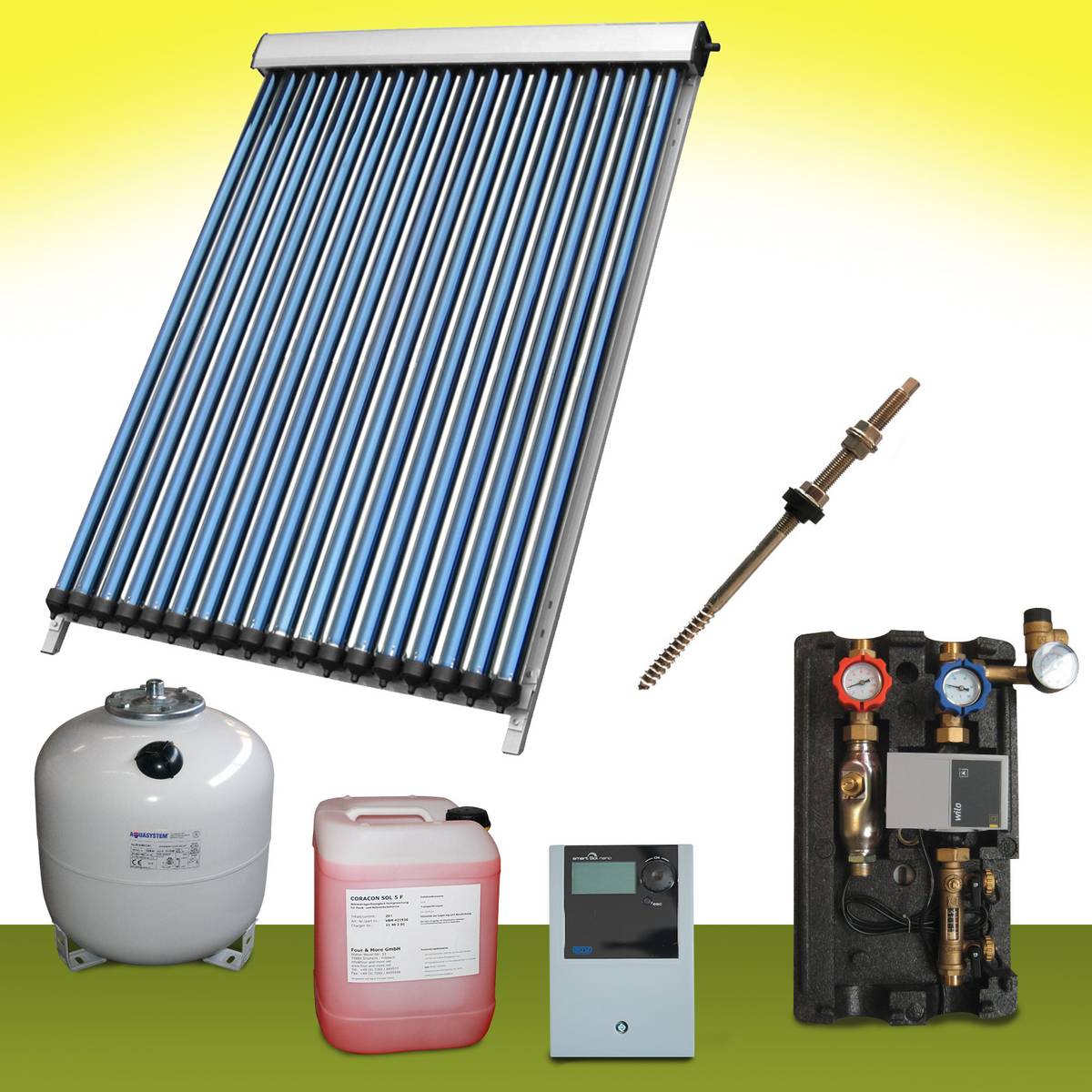

Dieses Set besteht aus folgenden Komponenten:



Produktbeschreibungen

Vakuum-Röhrenkollektor  (siehe Tabelle)


 Kollektor Gesamthöhe
in mm		 Gesamtbreite
in mm		 Bruttofläche
 in m²
 SPA-58/1800-15 1983 1296 2,57
 SPA-58/1800-18 1983 1536 3,05
 SPA-58/1800-20 1983 1696 3,36
 SPA-58/1800-22 1983 1856 3,68
 SPA-58/1800-24 1983 2016 4,00
 SPA-58/1800-30 1983 2496 4,95



 Zertifikat

Ersatz-Röhren gleich mit bestellen erspart extra Versandkosten:
Falls Sie Ersatzröhren austauschen müssen oder vor der Montage gleich Ersatz-Röhren mit bestellen möchten, bekommen Sie diese natürlich auch einzeln.
Eine Glasröhre ist für 20 € oder eine komplette Röhre mit Innenleben für 35 Euro bei uns erhältlich

Rahmen für den Kollektor
  • Aluminiumrahmen mit Edelstahlschrauben
  • Die Rahmen der Kollektoren sind zerlegt und können bequem direkt auf dem Dach verbaut werden.
  • Eine Flachdachhalterung für diesen Kollektor erhalten Sie bei uns ab je 69 €.

(Bild zeigt Montage mittels Dachhaken)

Stockschrauben  (siehe Tabelle)
  • Abdichtung mittels Gummidichtung
  • z.B. zur optimalen Montage bei Trapezbleche, Ethernitplatten, ...
  • Wir empfehlen Dachhaken zur Montage auf Dachziegel

Sollten Sie lieber Dachhaken benötigen anstatt die im Set beschriebenen Stockschrauben, können Sie diese zum Aufpreis von 7 € pro Stück erwerben.



1 Solar Ausdehnungsgefäß  (siehe Tabelle)

  • Vordruck 2,5 bar (kann auch beliebig geändert werden)
  • Temperatureinsatzbereich -10°C bis 140°C
  • Prüfdruck bei 11,4 bar
  • Arbeitsdruck bis 8 bar



20 Liter Solarflüssigkeit

  • Solarflüssigkeit - Fertigmischung
  • Kälteschutz bis -28 °C
  • in 10 oder 20 Liter Einheiten



 Zertifikat

2-Strang Solarstation

  • Solarstation mit Solar Pumpe
  • Wilo Yonos ParaST/7.0-PWM2 M
  • Leistung 3-45W
  • Drehzahlgeregelt über PWM Signal
  • 2 Thermometer
  • 2 Kugelhähne
  • Manometer
  • Sicherheitsventil
  • mit einem großem Durchflussmengenregler
  • Spül-, Füll- und Entleerungskugelhahn mit Schlauchtülle und Kappe





Solarsystemregler SmartSol nano

Zubehör:
  • 1 x DeltaSol® BX
  • 1 x Sensor FKP6
  • 1 x Sensor FRP6
Beschreibung:
  • 1 Relaisausgänge
  • 3 Sensoreingänge
  • 1 PWM Ausgänge zur drehzahlgeregelten
  • Ansteuerung von Standard- und energiesparenden hocheffizienten Pumpen
  • Extragroßes Display
  • Thermische Desinfektionsfunktion
  • Bedienerfreundlich durch einfache Handhabung





Einfacher Selbstaufbau auf einem Dach mittels Dachhaken

Technische Daten unserer Solaranlage in diesem Set:

 Vakuumröhren aus Borosilikatglas
Länge der Vakuumröhre: 1800 mm
Aussendurchmesser: 58 mm
Jede Vakkumröhre ist 3-fach beschichtet (siehe Zeichnung)
Kupferanschlüsse am Sammler 22 mm
Wasser-Glycolinhalt im Sammler ca. 1,5 - 2,0 Liter
Sammlergehäuse aus wetterbeständigen Aluminium
Tauchhülse für Temperaturfühler an jedem Kollektor im Sammler vorhanden
Hagelschlagsicher  bis 25 mm bei 30m/s
max. zulässiger Betriebsüberdruck 8 bar
Betriebsdruck 6 bar
max. Stagationstemperatur 210 °C
(Angaben aus dem Bericht des Intertek) GZ 11121720-1
Solar Keymark SP SC1075-12

Funktionsweise der Vakuumrohre:

Die Vakuumröhre besteht aus zwei Glasröhren mit unterschiedlichen Durchmessern. Hierbei handelt es sich um spezielles Glas, dass aus Borosilikat gefertigt wurde. Zwischen den Glasröhren besteht ein Vakuum welches zur Isolierung der inneren Röhre notwendig ist (das sog. “heat pipe principle”). In der inneren Röhre befindet sich ein Kupferrohr, welches wiederum mit einer speziellen Flüssigkeit gefüllt ist, die der Wärmeaufnahme dient.

Durch die Wärme der Sonnenstrahlen erhitzt sich die Flüssigkeit und steigt als heißer Dampf zur Spitze des Kupferheizrohrs. Die so erzeugte Wärme wird dann im Sammler abgegeben und zur Warmwassererwärmung genutzt. Der Sammler selbst besteht aus Aluminium und ist im Inneren mit Steinwolle hochtemperaturisoliert, wodurch es kaum zu Energieverlusten kommt. Jede Vakuumröhre ist einzeln als trockene Anbindung an den Sammler angeschlossen. Dadurch können die Rohre einzeln ausgetauscht werden, ohne dass aus der Anlage die Flüssigkeit abgelassen werden muss.



Unterschied zwischen unserer Solaranlage mit einer Beschichtung mit ALN/SS/CU, Anlagen mit der AL/N/AL Beschichtung und Flachkollektoren.



ALN/AIN-SS/CU - 360° Grad Kupferbeschichtung im inneren der Röhre

AL/N/AL - 360° Grad Aluminiumbeschichtung im inneren der Röhre



Entscheiden Sie sich für eine der besten im Preis-Leistungsverhältnis erhältliche Anlage, die Sie auf dem Markt finden.
