Unsere Solarkollektoren sind mit dem Solar KEYMARK zertifiziert (Reg. Nr. SP SC1075-12)
Neue BAFA-Förderung für Solarthermieanlagen:
Basis-Förderung durch die BAFA wird gewährt vor erfolgtem Kauf der Anlage. Die aktuellen Rahmenbedingungen und Förderrichtlinien können Sie direkt bei der BAFA einsehen!

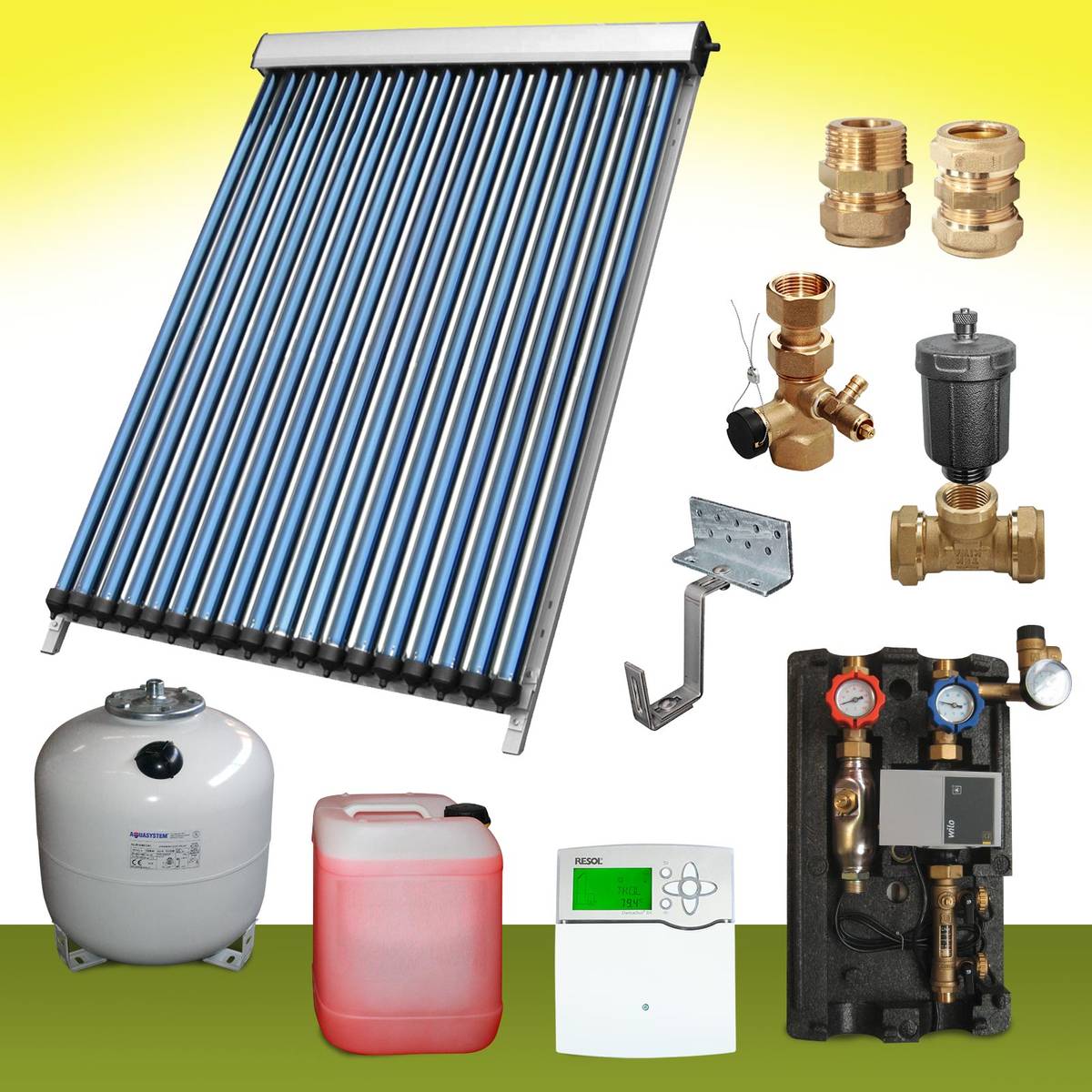

Dieses Set besteht aus folgenden Komponenten:
Produktbeschreibungen
Vakuum-Röhrenkollektor
| Kollektor | Höhe in mm | Breite in mm | Fläche in m² |
| SPA-58/1800-15 | 1983 | 1296 | 2,57 |
| SPA-58/1800-18 | 1983 | 1536 | 3,05 |
| SPA-58/1800-20 | 1983 | 1696 | 3,36 |
| SPA-58/1800-22 | 1983 | 1856 | 3,68 |
| SPA-58/1800-24 | 1983 | 2016 | 4,00 |
| SPA-58/1800-30 | 1983 | 2496 | 4,95 |
ZertifikatErsatz-Röhren gleich mitbestellen erspart extra Versandkosten:
Falls Sie Ersatzröhren austauschen müssen oder vor der Montage gleich Ersatz-Röhren mitbestellen möchten, bekommen Sie diese natürlich auch einzeln.
Eine Glasröhre ist für 20 € oder eine komplette Röhre mit Innenleben für 30 Euro bei uns erhältlich
Rahmen für den Kollektor
- Aluminiumrahmen mit Edelstahlschrauben
- Die Rahmen der Kollektoren sind zerlegt und können bequem direkt auf dem Dach verbaut werden.
- Eine Flachdachhalterung für diesen Kollektor erhalten Sie bei uns für je 59 €.
(Bild zeigt Montage mittels Dachhaken)
Solar Dachhaken - 3-fach verstellbar (4 Stück. pro Solarkollektor)

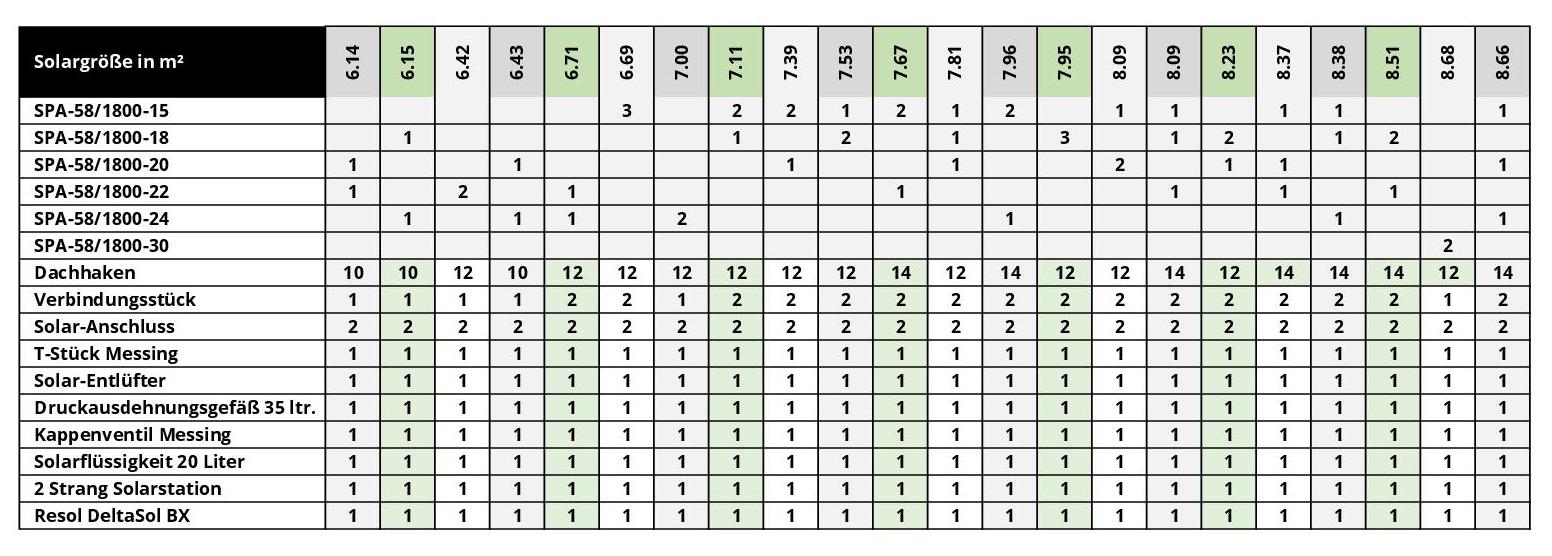

(Stückzahl siehe Komponenten-Tabelle)
Produktbeschreibung:
- Montagebügel gefertigt aus 5 mm Edelstahl mit angepasstem Winkel zum Dachziegel
- 3-fach verstellbar und verschraubt
- Durch die Höhenverstellung kann der Dachhaken individuell zum Dachziegel angepasst werden, dies kann ebenso oberhalb des Ziegels erfolgen.
- Grundplatte aus 5 mm feuerverzinktem Qualitätsstahl (unterhalb des Dachziegels) mit 3 Längslöchern, welche Ihnen ebenso ermöglichen, den Haken verstellen zu können.
- Diese Dachhaken sind statisch berechnet und daher für größere Kollektorfelder und hohe Windlasten geeignet.
Sollten Sie lieber Flachdachhalterungen benötigen anstatt die im Set beschriebenen Dachhaken, können Sie diese zum Preis von 29,- € pro Stück. erwerben.
Solaranlagen Messingverschraubungen
- (siehe Tabelle) Messingverschraubungen (zum Verbinden der Sammler)
- 2 x Messingverschraubungen (zur Verbindung des ersten und letzten Sammlers)
2-Strang Solarstation mit Wilo PWM
- Solarstation mit Solar Pumpe
- Wilo Yonos ParaST/7.0-PWM2 M
- Leistung 3-45W
- Drehzahlgeregelt über PWM Signal
- 2 Thermometer
- 2 Kugelhähne
- Manometer
- Sicherheitsventil
- mit einem großem Durchflussmengenregler
- Spül-, Füll- und Entleerungskugelhahn mit Schlauchtülle und Kappe
1 Solar Schnellentlüfter-Set 10 Bar 180 °C
- 1 x T-Stück mit Schneidringen speziell für den Solarbetrieb
- 1 x Solar Schnellentlüfter 10 bar und 180 °C
1 Solar Ausdehnungsgefäß 35 Liter
- Vordruck 2,5 bar (kann auch beliebig geändert werden)
- Temperatureinsatzbereich -10°C bis 140°C
- Prüfdruck bei 11,4 bar
- Arbeitsdruck bis 8 bar
1 Solar Kappenventil passend zum Ausdehnungsgefäß
- Anschluss 3/4"
20 Liter Solarflüssigkeit
Systemregler DeltaSol BX ® für Solar- und Heizungsregelung
Zubehör:
- 1 x DeltaSol® BX
- 1 x Sensor FKP6
- 1 x Sensor FRP6
- 1 SD Karte
- Befestigungsmaterial
Beschreibung:
- 4 Relaisausgänge
- 7 Sensoreingänge
- Datenaufzeichnung auf SD - Karte
- 2 PWM Ausgänge zur drehzahlgeregelten
- Ansteuerung von Standard- und energiesparenden hocheffizienten Pumpen
- Extragroßes Display
- Thermische Desinfektionsfunktion
- Überwärmeabfuhr
- Drainback-Option
- Resol VBus
- Hinterlegte Anlagenschemen und Piktogramme
- Bedienerfreundlich durch einfache Handhabung
Einfacher Selbstaufbau auf einem Dach mittels Dachhaken
Technische Daten unserer Solaranlage in diesem Set:
| Vakuumröhren aus Borosilikatglas | |
| Länge der Vakuumröhre: | 1800 mm |
| Aussendurchmesser: | 58 mm |
| Jede Vakkumröhre ist 3-fach beschichtet (siehe Zeichnung) | |
| Kupferanschlüsse am Sammler | 22 mm |
| Wasser-Glycolinhalt im Sammler | ca. 1,5 Liter |
| Sammlergehäuse | aus wetterbeständigen Aluminium |
| Tauchhülse für Temperaturfühler | an jedem Kollektor im Sammler vorhanden |
| Hagelschlagsicher | bis 25 mm bei 30m/s |
| max. zulässiger Betriebsüberdruck | 8 bar |
| Betriebsdruck | 6 bar |
| max. Stagationstemperatur | 210 °C |
| (Angaben aus dem Bericht des Intertek) | GZ 11121720-1 |
| Solar Keymark | SP SC1075-12 |
 | |
Funktionsweise der Vakuumrohre:
Die Vakuumröhre besteht aus zwei Glasröhren mit unterschiedlichen Durchmessern. Hierbei handelt es sich um spezielles Glas, dass aus Borosilikat gefertigt wurde. Zwischen den Glasröhren besteht ein Vakuum welches zur Isolierung der inneren Röhre notwendig ist (das sog. “heat pipe principle”). In der inneren Röhre befindet sich ein Kupferrohr, welches wiederum mit einer speziellen Flüssigkeit gefüllt ist, die der Wärmeaufnahme dient.
Durch die Wärme der Sonnenstrahlen erhitzt sich die Flüssigkeit und steigt als heißer Dampf zur Spitze des Kupferheizrohrs. Die so erzeugte Wärme wird dann im Sammler abgegeben und zur Warmwassererwärmung genutzt. Der Sammler selbst besteht aus Aluminium und ist im Inneren mit Steinwolle hochtemperaturisoliert, wodurch es kaum zu Energieverlusten kommt. Jede Vakuumröhre ist einzeln als trockene Anbindung an den Sammler angeschlossen. Dadurch können die Rohre einzeln ausgetauscht werden, ohne dass aus der Anlage die Flüssigkeit abgelassen werden muss.
Unterschied zwischen unserer Solaranlage mit einer Beschichtung mit ALN/SS/CU, Anlagen mit der AL/N/AL Beschichtung und Flachkollektoren.
ALN/AIN-SS/CU - 360° Grad Kupferbeschichtung im inneren der Röhre
AL/N/AL - 360° Grad Aluminiumbeschichtung im inneren der Röhre
